アルミ軽量庇ユニット「KISAKI(キサキ)」

アルミ軽量庇ユニット「KISAKI(キサキ)」

特長

4つのSが力強さを形作る

特長

直射日光を遮り、雨・雪を防ぐ

建物に調和したシンプル&スリムデザイン

タイプバリエーション

S型[軒付け小] 商品性能

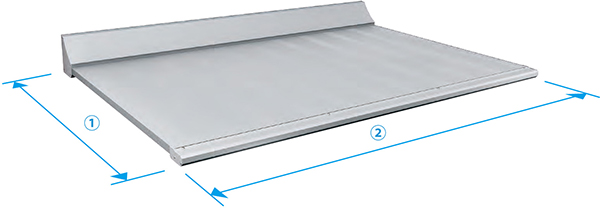

S型[軒付け小] サポートアーム無し

サポートアーム無し

①:出幅1,000mmまで可能
②:全長150mm単位の自由設計

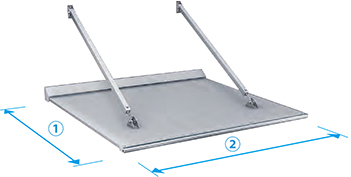

S型[軒付け小] サポートアーム有り

サポートアーム有り

①:出幅2,000mmまで可能
②:全長150mm単位の自由設計


L型[軒付け大] 商品性能

L型[軒付け大]

サポートアーム無し

①:出幅701〜1,500mmまで可能
②:全長150mm単位の自由設計



前枠

スッキリとした納まりの「雨樋無しタイプ」と雨水を左右から流す「雨樋有りタイプ」があります。

商品性能

S型[軒付け小]

サポートアーム無し

庇厚み(mm) 25
出幅(mm) 200~600 601~700 701~800 801~900 901~1000
耐風圧(N/m2 (※1) 4,000 3,100 2,400 1,850 1,500
耐積雪量(cm)(※2) 130 100 80 60 50
取付高さ目安(m)(※3) 30 20 12 7 5
  • ※1)耐風圧は積載荷重試験結果より、安全率1.5とした値です。
  • ※2)耐積雪量は比重0.3(1㎝当り30N/m2)で計算しています。
  • ※3)取付高さ目安はV0=34m/s・ 粗度区分Ⅲ・ ピーク風力係数:5注)で算出しています。
    注)『 実務者のための建築物外装材耐風設計マニュアル2013』( 日本建築学会指針)より

サポートアーム有り

庇厚み(mm) 25
出幅(mm) 601~1500 1501~2000
耐風圧(N/m2 (※1) 4,000 3,400
耐積雪量(cm)(※2) 130 110
取付高さ目安(m)(※3) 30 20
  • ※1)耐風圧は積載荷重試験結果より、安全率1.5とした値です。
  • ※2)耐積雪量は比重0.3(1㎝当り30N/m2)で計算しています。
  • ※3)取付高さ目安はV0=34m/s・ 粗度区分Ⅲ・ ピーク風力係数:5注)で算出しています。
    注)『 実務者のための建築物外装材耐風設計マニュアル2013』( 日本建築学会指針)より

L型[軒付け大]

サポートアーム無し

庇厚み(mm) 25
出幅(mm) 701~1100 1101~1300 1301~1500
耐風圧(N/m2 (※1) 4,450 3,400 2,600
耐積雪量(cm)(※2) 150 110 80
取付高さ目安(m)(※3) 30 15 10
  • ※1)耐風圧は積載荷重試験結果より、安全率1.5とした値です。
  • ※2)耐積雪量は比重0.3(1㎝当り30N/m2)で計算しています。
  • ※3)取付高さ目安はV0=34m/s・ 粗度区分Ⅲ・ ピーク風力係数:5注)で算出しています。
    注)『 実務者のための建築物外装材耐風設計マニュアル2013』( 日本建築学会指針)より

カラーバリエーション

SK

ツヤ消しシルバー

UC

アーバングレー


オプション

サポートアーム

安全性を確保し、躯体への負担を軽減します。



竪雨樋

雨水をスムーズに排水させます。


施工例

S型[軒付け小]

S型[軒付け小]

S型 サポートアーム有り仕様
サイズ:W=3,950×D=2,000
UC(アーバングレー)

S型[軒付け小]

S型 サポートアーム無し仕様
サイズ:W=4,550×D=700
SK(ツヤ消しシルバー)


S型[軒付け小]

S型 サポートアーム無し仕様
サイズ:W=3,350×D=600
UC(アーバングレー)


L型[軒付け大]

L型[軒付け大]

L型 サポートアーム無し仕様
サイズ:W=30,050×D=1,500
SK(ツヤ消しシルバー)

L型[軒付け大]

L型 サポートアーム無し仕様
サイズ:W=3,650×D=1,000
SK(ツヤ消しシルバー)
