ViewX(ビューエックス)シリーズ

ViewX M25

タイプバリエーション



タテ格子タイプ
タテ格子タイプ

ガラスタイプ
ガラスタイプ

トップレールタイプ
トップレールタイプ

W寸法(mm) W≦1500 W≦1200 W≦1500
H寸法(mm) 1100≦H≦1205 1100≦H≦1205 H≦300

上記製作範囲はMax寸法であり、強度区分および納まりにより異なります。
詳細は「手すり強度区分別適応表」をご参照ください。
製作範囲については、もよりの営業所までお問い合わせください。


カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

BK

ダークブロンズ

KC

ツヤ消しブラック

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。


ガラスタイプの特長

堅枠見付を細くシャープに。デザイン性を重視した美しさ。

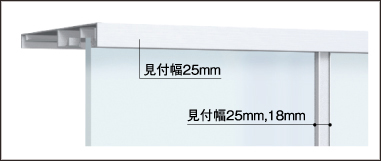

手すりの見付幅は25mm、堅枠の見付幅は25mm、18mmの2種類をご用意しております。
25mm堅枠はシャープかつ重厚感を、18mm堅枠は細見付ならではのシャープさを演出することができます。

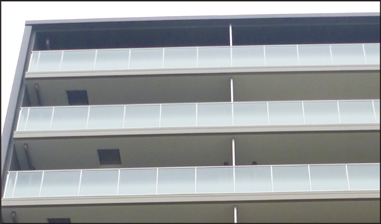

4辺支持による高い耐風圧性能。

4辺支持のフレーム構造なので、ガラス性能を十分に発揮できる高い耐風圧性能を有します。

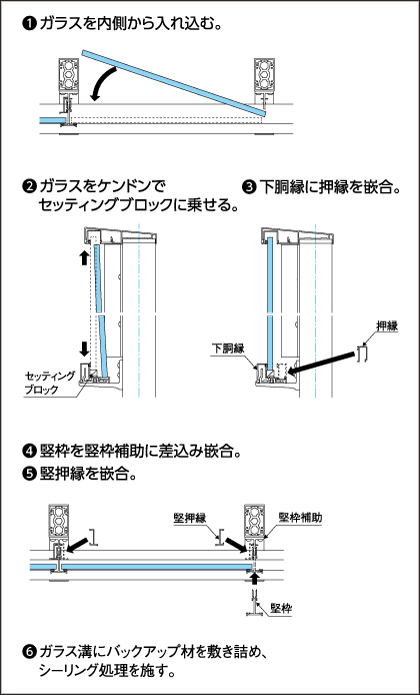

笠木を脱着せずに内側からガラスを入れる完全確実な施工性。

下枠は押縁方式、堅枠は分割嵌合方式を採用したことにより、笠木を脱着せずに内側からガラスを入れることが可能になりました。

※M2Sタイプの施工要領となります。

※手すりトップが違いますが、ガラスの施工方法は同じとなります。

手すり取付け方法

印が付いているものは柱幅30×50対応に制限がありますのでご注意ください。
印付商品については、もよりの営業所までお問い合わせください。


手すり支持方法

床支持

特記項目

支柱なしコーナー
