住宅用手すり付笠木「シルクライト」
製品詳細情報
オプション
設計基準
当該製品には、品確法(住宅の品質確保の促進等に関する法律)が定める「手すりの設置の基準」に従って施工する必要があります。詳しくは「手すりの条件」をご覧ください。
腰壁開口型

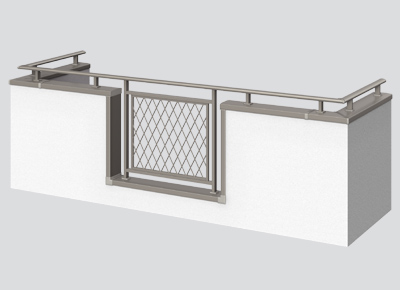

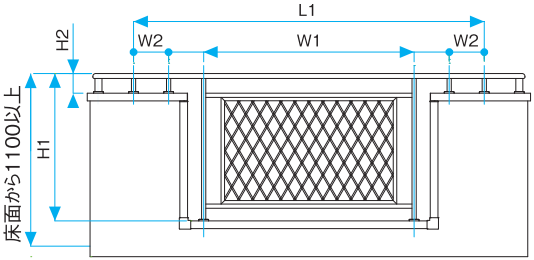

TX クロス格子タイプ
設計基準:手すりの条件 |
L1寸法(mm) |
2500以下 |
W1寸法(mm) |
1500以下 |
W2寸法(mm) |
1200以下 |
H1寸法(mm) |
H1≦1050【1040】 |
H2寸法(mm) |
140【130】以下 |
A寸法(mm) |
500以下 |
B寸法(mm) |
90以下 |
C寸法(mm) |
180~250 |
F/G/J寸法(mm) |
110未満 |
I寸法(mm) |
1300以下 |
※2スパンの場合は、L1=3400以下となります。
※【 】はファイン手すり70の場合を示します。

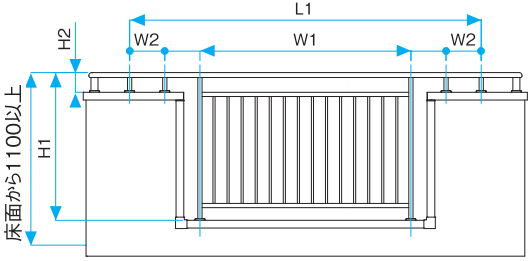

TK タテ格子タイプ
設計基準:手すりの条件 |
L1寸法(mm) |
2500以下 |
W1寸法(mm) |
1500以下 |
W2寸法(mm) |
1200以下 |
H1寸法(mm) |
H1≦1050【1040】 |
H2寸法(mm) |
140【130】以下 |
A寸法(mm) |
500以下 |
B寸法(mm) |
90以下 |
C寸法(mm) |
180~250 |
F/G/J/K寸法(mm) |
110未満 |
※2スパンの場合は、L1=3400以下となります。
※【 】はファイン手すり70の場合を示します。

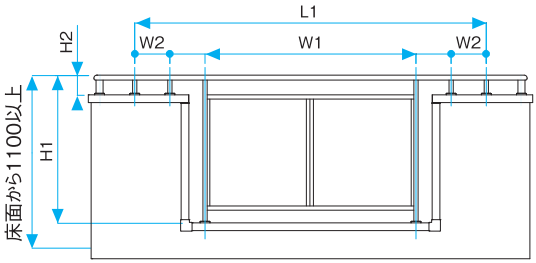

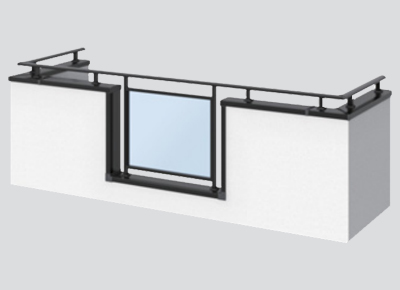

TP ガラスまたはパネルタイプ
設計基準:手すりの条件 |
L1寸法(mm) |
2500以下 |
W1寸法(mm) |
1500以下 |
W2寸法(mm) |
1200以下 |
H1寸法(mm) |
H1≦1050【1040】 |
H2寸法(mm) |
140【130】以下 |
A寸法(mm) |
500以下 |
B寸法(mm) |
90以下 |
C寸法(mm) |
180~250 |
F/G寸法(mm) |
110未満 |
M寸法(mm) |
940以下 |
※2スパンの場合は、L1=3400以下となります。
※【 】はファイン手すり70の場合を示します。
各種バリエーション
手すりトップバリエーション
楕円手すり80
アルミ
ファイン手すり70
ハイブリッド
ファイン手すり70
支柱バリエーション
支柱30×50
アルミカラーバリエーション
ハイブリッドカラーバリエーション詳しくはハイブリッド手すりにてご確認ください。
・ハイブリッドファイン手すり70のカラーバリエーションを示します。
笠木幅バリエーション詳しくは笠木ページにてご確認ください。
140
160
185
205
230
250
280
305
・タテコーピングは笠木幅250・280・305には対応していません。
<オプション>クロス格子タイプ用 足がかり防止パネル
小さなお子様がいるご家庭では、危険防止のためクロス格子に足がかり防止パネルを取り付けてください。
詳しくは、もよりの営業所または販売店にお問い合わせください。
