耐風圧等級別適応表(参考)
- ・表記のWH寸法は参考値であり、強度区分および納まりにより異なります。
- ・耐風圧強度はユニット(ガラス又はパネル)の性能値を示します。
- ・実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
- ・H寸法については技術資料[手すりの条件]をご参照ください。
- ・詳細は、もよりの営業所までお問い合わせください。

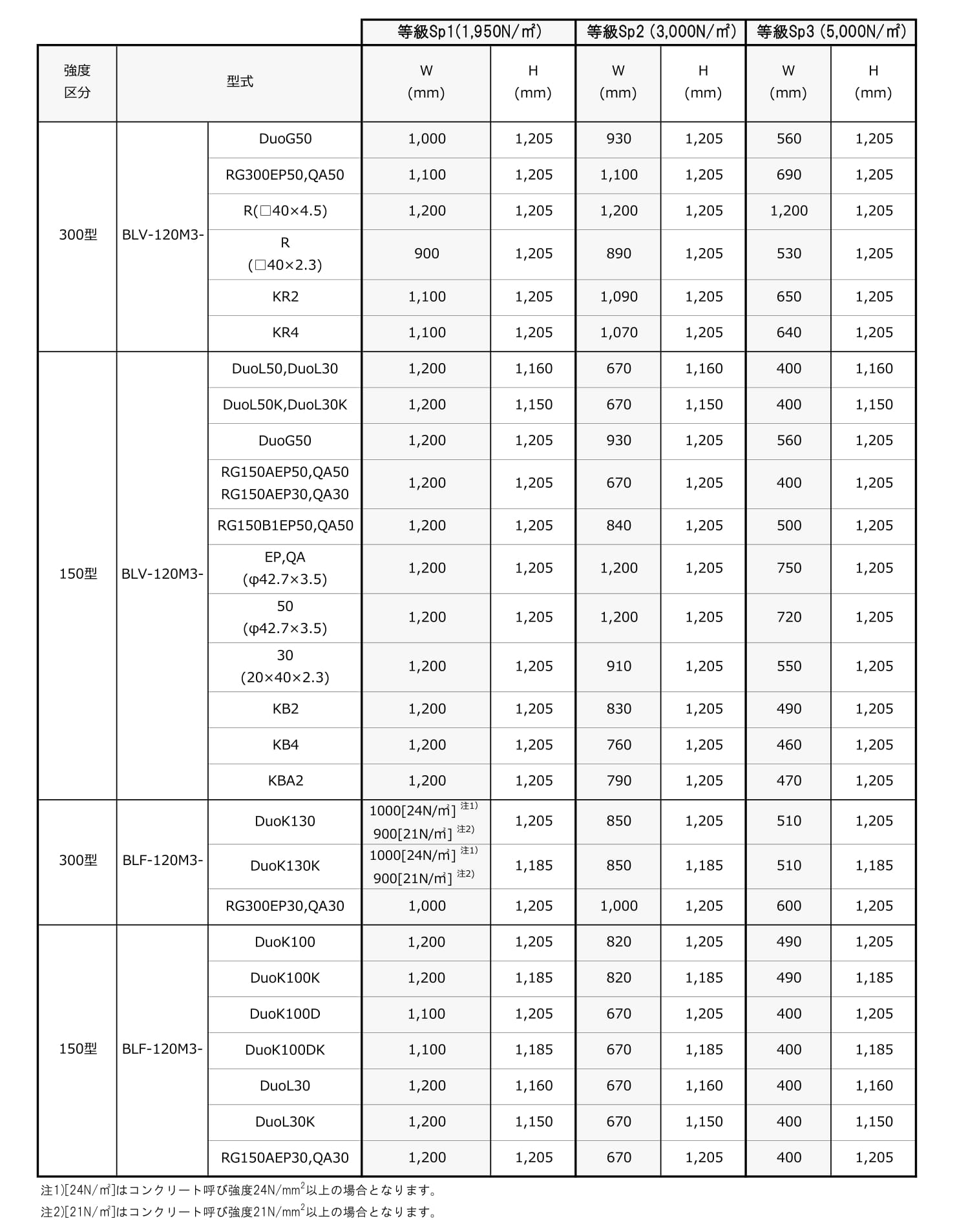

[BL認定アルミ手すり BLV-120M3/BLF-120M3 耐風圧等級毎の支柱ピッチ早見表]
●単柱試験結果から求めた等級Sp2・Sp3の最大支柱ピッチ
