外装ルーバー「Ray wind(レ・ウィンド)」
製品詳細情報
手すり取付方法

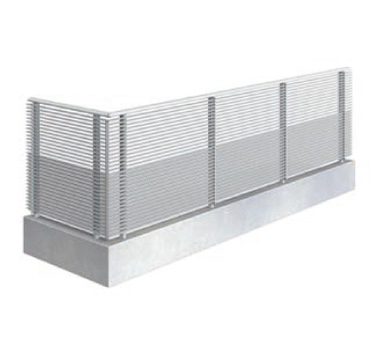

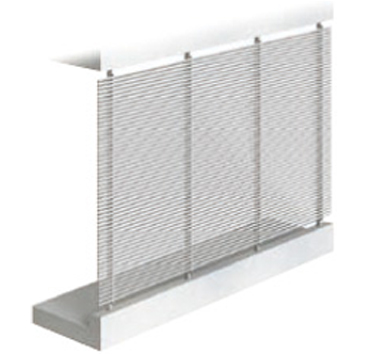

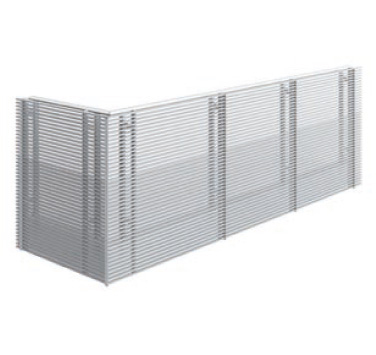

タイプバリエーション
|
|
|
|
| W寸法（mm） | W≦1500 | W≦1200 | - |
| H寸法（mm） | H≦1205 | H≦1205 | - |
- ・上記製作範囲は参考値であり、強度区分および納まりにより異なります。
詳細は手すり強度区分別適応表をご参照ください。 - ・実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。

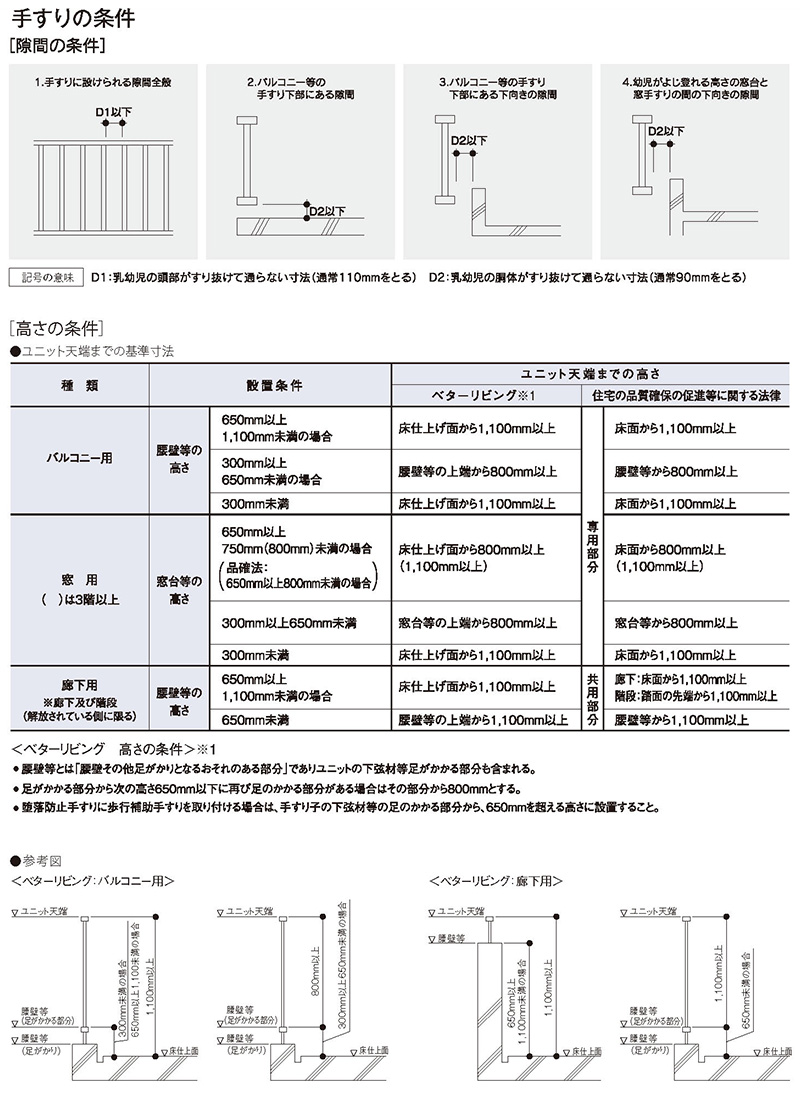

- ・H寸法および隙間寸法については技術資料［手すりの条件］をご参照ください。
- ・SCREENの製作範囲及びその他詳細については、もよりの営業所までお問い合わせください。
格子バリエーション
シャープエッジルーバー
ピンストライプルーバー
シャープソフトルーバー
アングルルーバー
フィン付タイプ
格子バリエーションには、それぞれフィン付タイプもございます。
足がかりとなるおそれがあるため、床上650mmの高さまではフィン付タイプをご使用ください。
- ※ViewX VT､MirageLightのみ対応
カラーバリエーション
アルミカラーバリエーション
SK
ツヤ消しシルバー
UC
アーバングレー
ハイブリッドカラーバリエーション詳しくはハイブリッド手すりにてご確認ください。
RW
ライトチーク
SD
ダーク
ハイブリッドファイン手すり70のカラーバリエーションを示します。
手すり取付方法
※1印が付いているものは柱幅30×50対応に制限がありますのでご注意ください。
※2印付、※3印付の笠木付はViewX Mirage Lightに対応しておりません。
※1.2.3印付製品については、もよりの営業所までお問い合わせください。

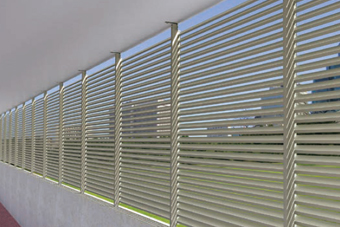

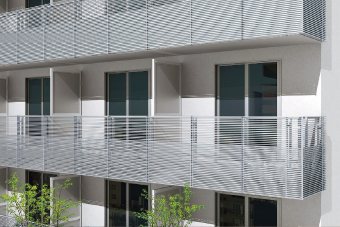

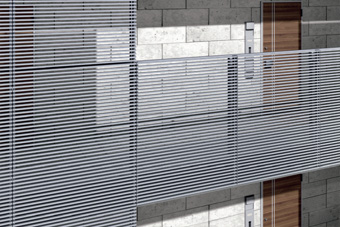

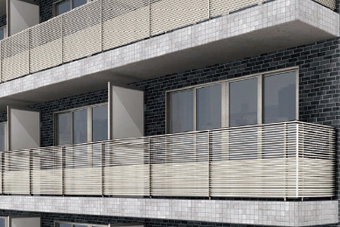

施工例
SCREEN ＋ ViewX MirageLight
製品仕様
本体：ピンストライプルーバー
納まり：スクリーン＋ViewX MirageLight
サイズ：W＝1,200×H＝1,200／ルーバーピッチ：35
製品色：SK（ツヤ消しシルバー）
SCREEN
製品仕様
本体：アングルルーバー／納まり：横貼り
サイズ：W＝1,500×H＝1,700／ルーバーピッチ：60
製品色：UC（アーバングレー）
ViewX VT
製品仕様
本体：シャープエッジルーバー／納まり：横貼り
サイズ：W＝1,500×H＝1,200／ルーバーピッチ：35
製品色：UC（アーバングレー）
ViewX MirageLight
製品仕様
本体：シャープソフトルーバー／納まり：横貼り
サイズ：W＝1,200×H＝1,200／ルーバーピッチ：35
製品色：SK（ツヤ消しシルバー）
