改装工事フロー/支持間隔早見表
改装工事のフロー
【改装用墜落防止手すり】
老朽化した墜落防止手すりを撤去し、新しい墜落防止手すりに取り替えることに対応した手すりとその施工方法。

支持間隔早見表
ベースプレート工法【BP型】/ダイカストベース工法【DB型】
各条件における最大支柱ピッチを下表に示します。
※モルタル層(仕上げ)の有無で最大支柱ピッチが変動しますのでご注意ください。
手すり高さH=1205にて換算
S:スラブ厚 L:埋め込み深さ(モルタル層除く) A:へりあき寸法 W:躯体幅 δB:躯体コンクリート圧縮強度

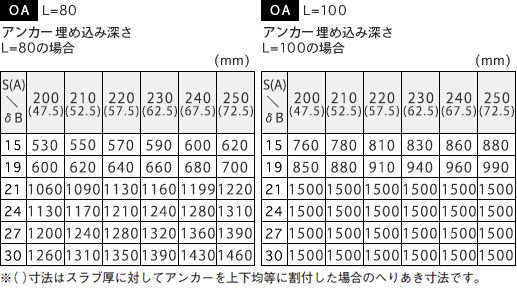

アウターアンカー工法【OA型】
各条件における最大支柱ピッチを下表に示します。
※モルタル層(仕上げ)の有無で最大支柱ピッチが変動しますのでご注意ください。
手すり高さTH=1280にて換算
S:スラブ厚 L:埋め込み深さ(モルタル層除く) A:へりあき寸法 W:躯体幅 δB:躯体コンクリート圧縮強度

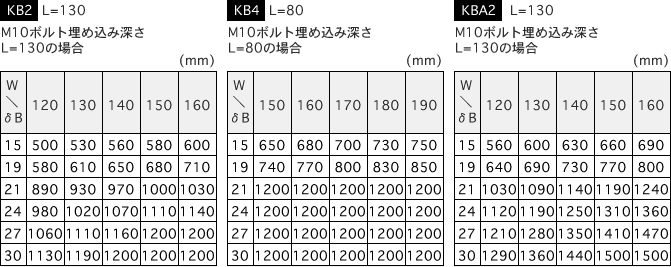

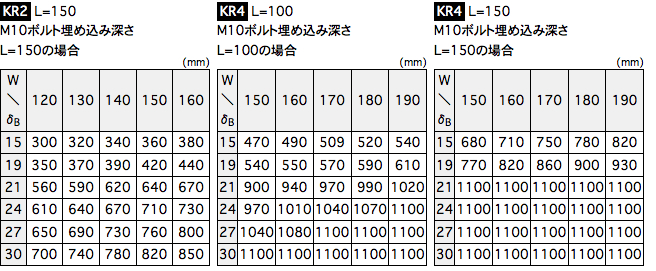

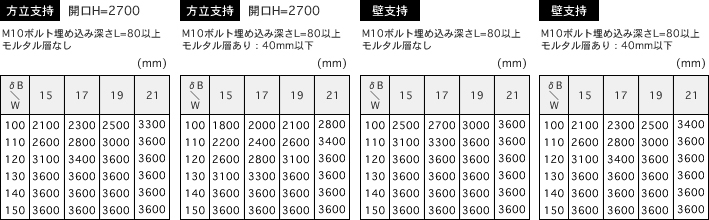

ファスナーブラケット工法【FB型】
各条件における最大支持スパンを表に示します。
※モルタル層(仕上げ)の有無で最大スパンが変動しますのでご注意ください。
L:埋め込み深さ(モルタル層除く) W:躯体幅(モルタル層除く) δB:躯体コンクリート圧縮強度
BLT-80PR/BLT-80PRJ

BLT-80PB/BLT-80PBJ

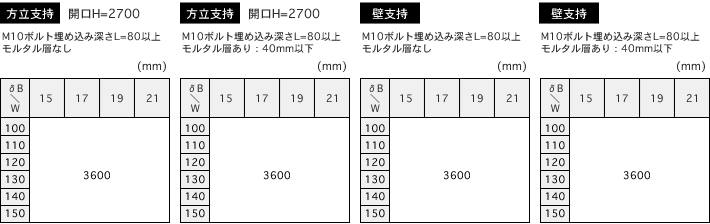

W=3600対応品

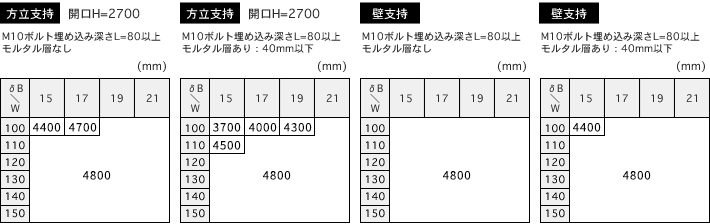

W=4800対応品
