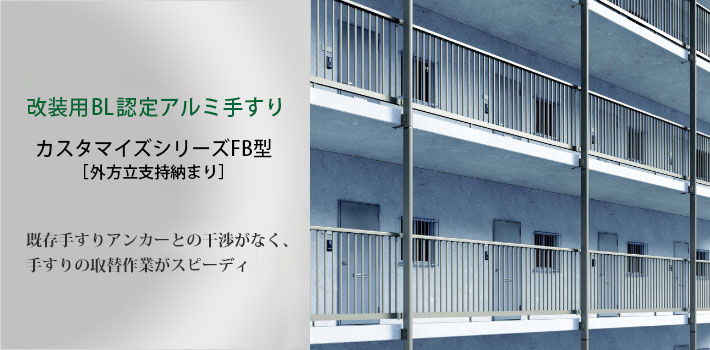

改装用アルミ手すり カスタマイズシリーズ
特長
ワイドスパン対応でスッキリとした外観
BL認定アルミ手すり300型：廊下用（水平荷重強度：2950N/m）、150型：バルコニー用（水平荷重強度：1450N/m）ともに最大スパン4,000mmまで対応可能。
既存手すりアンカーとの干渉がなく、手すりの取替作業がスピーディ
既存手すりと新設手すりの取付面が重ならないことにより、既存手すりアンカーとの干渉がなく、割付けを任意で行うことができます。
既存手すり撤去後の補修・防水工程に影響されることがなく、新設手すりの取付作業が可能。
手すり取付部の躯体幅が小さい場合やコンクリート強度が低い場合でも施工可能
床支持に比べ、アンカー本数が少なく、躯体への負担を軽減できます。接着系アンカーで固定することにより、高い施工性と強度を実現。
サビによる躯体の劣化を防ぐ
アルミ＋ステンレスの構造で躯体への負担をなくし、躯体劣化を防ぎます。
BLT-80PRS 廊下・バルコニー用［300型］
タイプバリエーション
タテ格子タイプ(一段手すり)

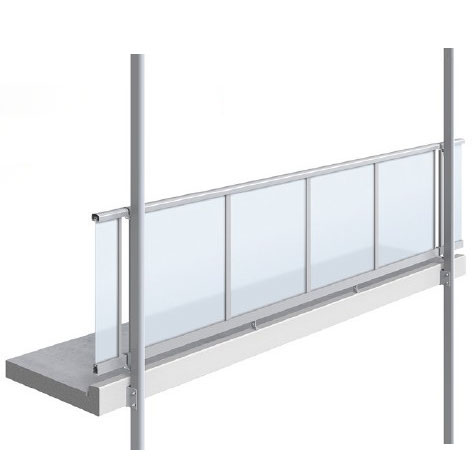

ガラスまたはパネルタイプ(一段手すり)
製作範囲（Max寸法）注1）
| 型式 | 水平荷重強度 | 耐風圧強度 | W寸法 （mm） |
PW寸法 （mm） |
H寸法 （mm） |
躯体開口H寸法 （mm） |
意匠 |
|---|---|---|---|---|---|---|---|
| BLT-80PRS | 2950 （N/m） |
1950 （N/m2） |
W≦4000 | PW≦1200 | 1240≦H≦1300 | 躯体開口 H≦2800 |
一段手すり のみ対応 |
- 注1）実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
- 注2）H寸法および隙間寸法については技術資料［手すりの条件］をご参照ください。
- 注3）製作範囲についてはもよりの営業所までお問い合わせください。
カラーバリエーション
SK
ツヤ消しシルバー
SC
ステンカラー
UC
アーバングレー
全色受注生産品となります。
BLT-80PBS バルコニー用［150型］
タイプバリエーション
タテ格子タイプ(一段・二段手すり)
ガラスまたはパネルタイプ(一段・二段手すり)
製作範囲（Max寸法）注1）
| 型式 | 水平荷重強度 | 耐風圧強度 | W寸法 （mm） |
PW寸法 （mm） |
H寸法 （mm） |
躯体開口H寸法 （mm） |
意匠 |
|---|---|---|---|---|---|---|---|
| BLT-80PBS | 1450 （N/m） |
1950 （N/m2） |
W≦4000 | PW≦1200 | H≦1200 | 躯体開口 H≦2800 |
一段・二段 手すり対応 |
- 注1）実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
- 注2）H寸法および隙間寸法については技術資料［手すりの条件］をご参照ください。
- 注3）製作範囲についてはもよりの営業所までお問い合わせください。
カラーバリエーション
SK
ツヤ消しシルバー
SC
ステンカラー
UC
アーバングレー
全色受注生産品となります。
