パラホールシステム
パラホールシステム体系表

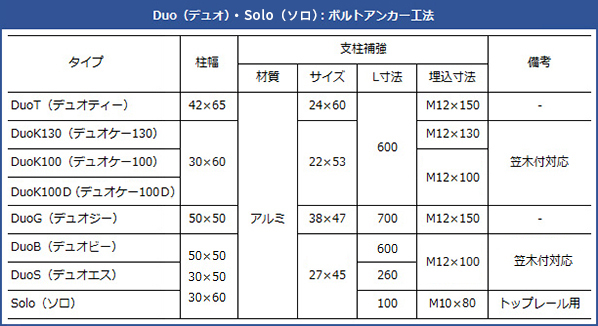

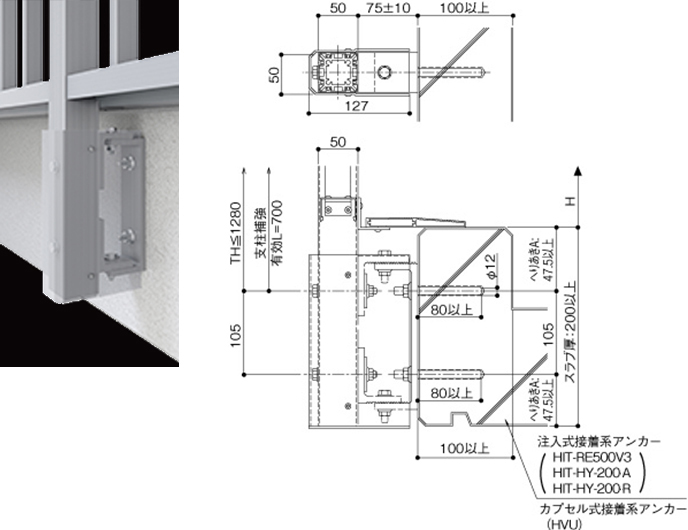

Duo:ボルトアンカー後付け工法

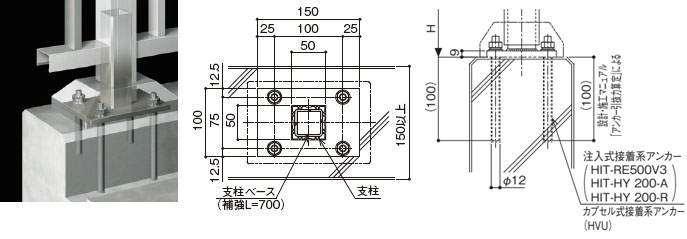

DuoT [柱幅42×65]
注1)HIT-RE500V3(日本ヒルティ(株)製)充塡の場合のみ「BL認定品」の対象となります。
■ 製作範囲(Max寸法)注2)
水平荷重強度 | W(mm)× H(mm) | コンクリート呼び強度 |
2950(N/m) | 950×1205 | 21(N/mm²以上) |
注2)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・コンクリート呼び強度:21[N/mm²]以上 ・躯体幅:150mm以上 ※ダブル配筋 |

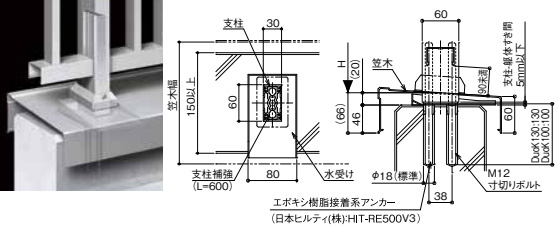

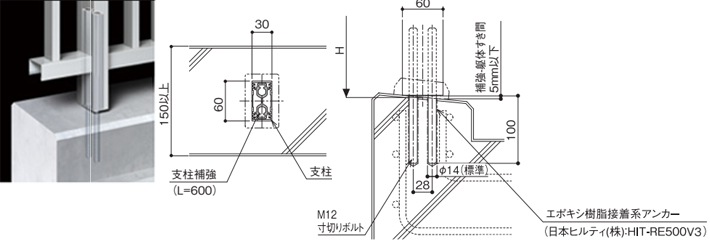

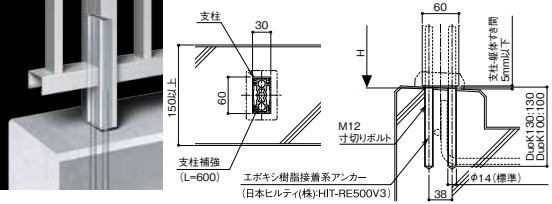

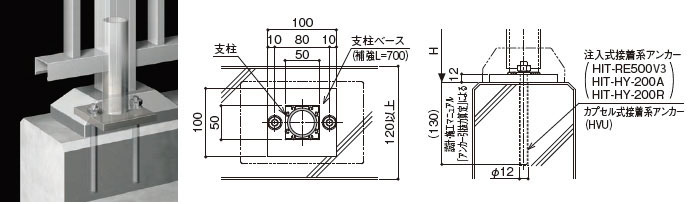

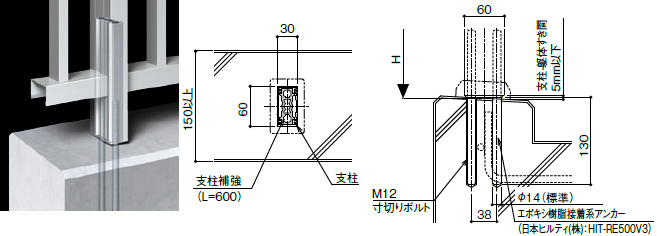

DuoK130・100 [柱幅30×60]
注1)HIT-RE500V3(日本ヒルティ(株)製)充塡の場合のみ「BL認定品」の対象となります。
■ 製作範囲(Max寸法)注2)
水平荷重強度 | W(mm)× H(mm) | コンクリート呼び強度 |
2950(N/m) | 900×1205 | 21(N/mm²以上) |
1000×1205 | 24(N/mm²以上) | |
1450(N/m) | 1300×1205 | 21(N/mm²以上) |
1400×1205 | 24(N/mm²以上) |
注2)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・コンクリート呼び強度:21[N/mm²]以上 ・躯体幅:150mm以上 ※シングル配筋またはダブル配筋 |

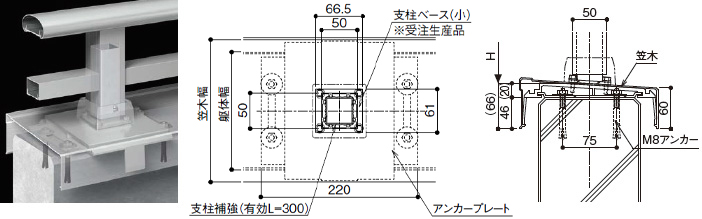

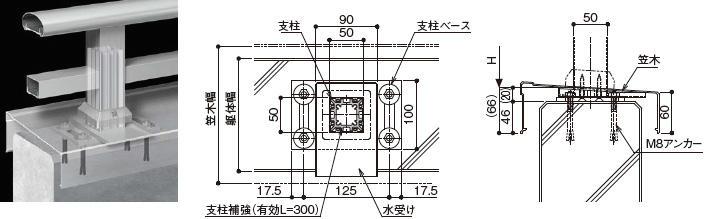

笠木付 DuoK130・100 [柱幅30×60]
注1)HIT-RE500V3(日本ヒルティ(株)製)充塡の場合のみ「BL認定品」の対象となります。
■ 製作範囲(Max寸法)注2)
水平荷重強度 | W(mm)× H(mm) | コンクリート呼び強度 |
2950(N/m) | 900×1185 | 21(N/mm²以上) |
1000×1185 | 24(N/mm²以上) | |
1450(N/m) | 1300×1185 | 21(N/mm²以上) |
1400×1185 | 24(N/mm²以上) |
注2)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・コンクリート呼び強度:21[N/mm²]以上 ・躯体幅:150mm以上 ※シングル配筋またはダブル配筋 |
DuoK100D [柱幅30×60]
注1)HIT-RE500V3(日本ヒルティ(株)製)充塡の場合のみ「BL認定品」の対象となります。
■ 製作範囲(Max寸法)注2)
水平荷重強度 | W(mm)× H(mm) |
1450(N/m) | 1100×1205 |
注2)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・コンクリート呼び強度:24[N/mm²]以上 ・躯体幅:150mm以上 ※ダブル配筋 |
笠木付 DuoK100D [柱幅30×60]
注1)HIT-RE500V3(日本ヒルティ(株)製)充塡の場合のみ「BL認定品」の対象となります。
■ 製作範囲(Max寸法)注2)
水平荷重強度 | W(mm)× H(mm) |
1450(N/m) | 1100×1185 |
注2)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・コンクリート呼び強度:24[N/mm²]以上 ・躯体幅:150mm以上 ※ダブル配筋 |

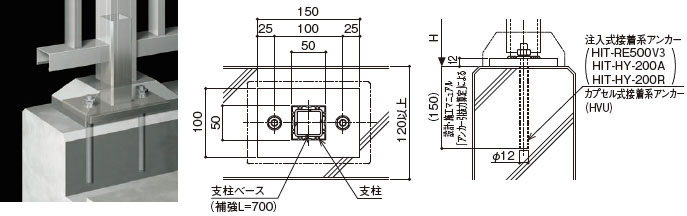

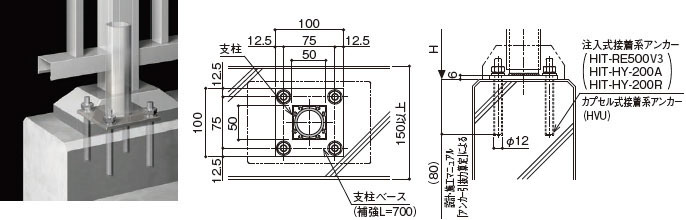

DuoG [柱幅50×50]
注1)HIT-RE500V3(日本ヒルティ(株)製)充塡の場合のみ「BL認定品」の対象となります。
■ 製作範囲(Max寸法)注2)
水平荷重強度 | W(mm)× H(mm) |
2950(N/m) | 1000×1205 |
1450(N/m) | 1800×1205 |
注2)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・コンクリート呼び強度:21[N/mm²]以上 ・躯体幅:150mm以上 ※ダブル配筋 |

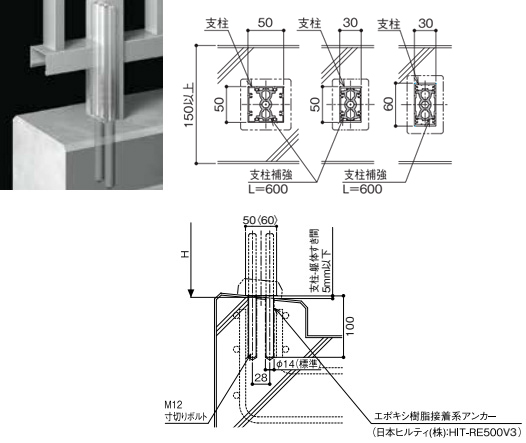

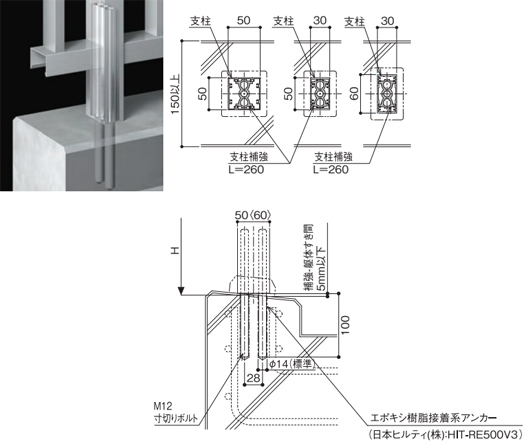

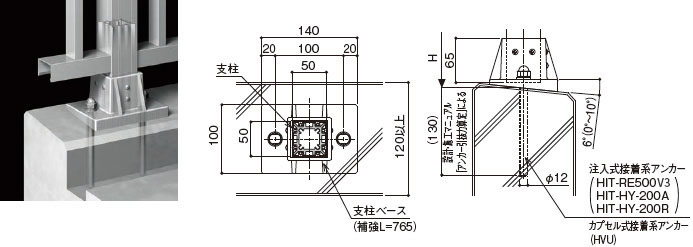

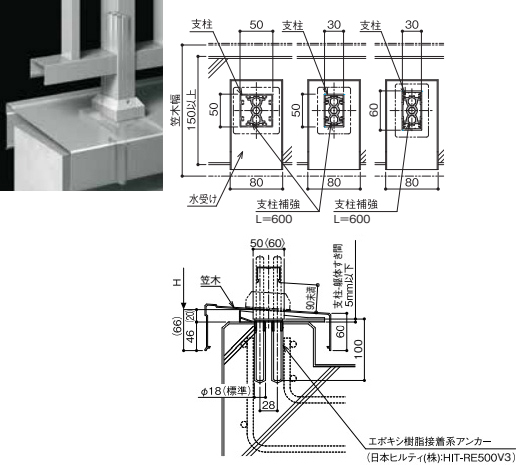

DuoB・S注1)[柱幅50×50,30×50,30×60]
注1)DuoSは「BL認定品」の対象にはなりません。
注2)HIT-RE500V3(日本ヒルティ(株)製)充塡の場合のみ「BL認定品」の対象となります。
■ 製作範囲(Max寸法)注3)
水平荷重強度 | W(mm)× H(mm) |
1450(N/m) | 1200×1160 |
注3)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・コンクリート呼び強度: DuoB…24[N/mm²]以上 DuoS…30[N/mm²]以上 ・躯体幅:150mm以上 ※ダブル配筋 |

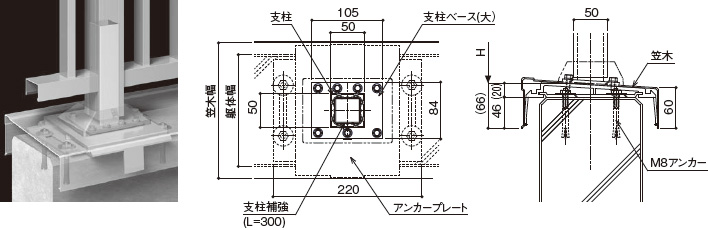

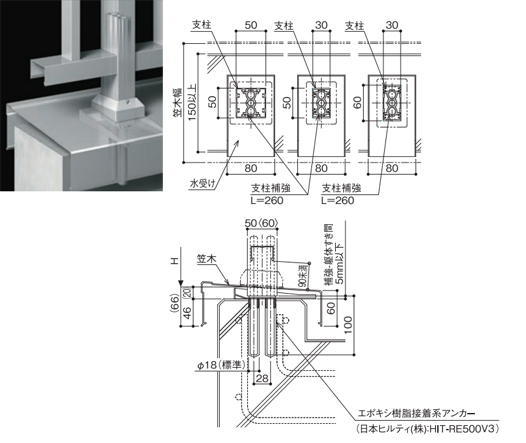

笠木付 DuoB・S注1)[柱幅50×50,30×50,30×60]
注1)DuoSは「BL認定品」の対象にはなりません。
注2)HIT-RE500V3(日本ヒルティ(株)製)充塡の場合のみ「BL認定品」の対象となります。
■ 製作範囲(Max寸法)注3)
水平荷重強度 | W(mm)× H(mm) |
1450(N/m) | 1200×1150 |
注3)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・コンクリート呼び強度: DuoB…24[N/mm²]以上 DuoS…30[N/mm²]以上 ・躯体幅:150mm以上 ※ダブル配筋 |

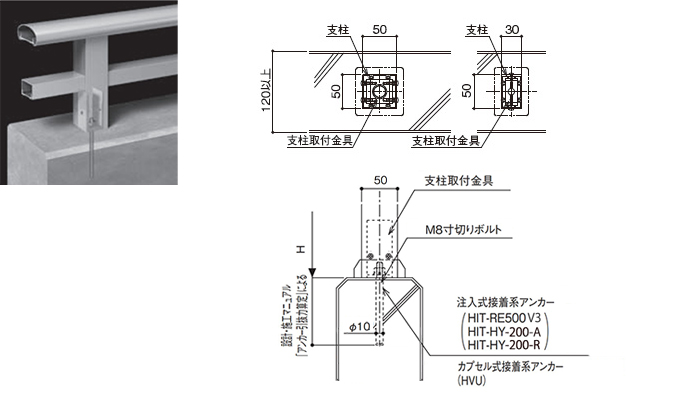

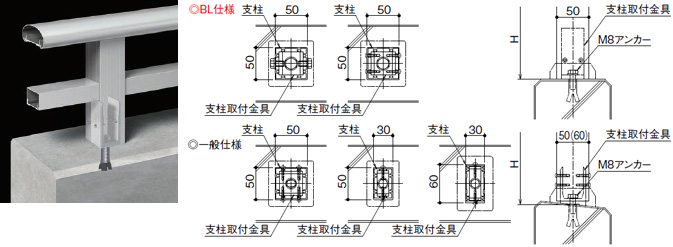

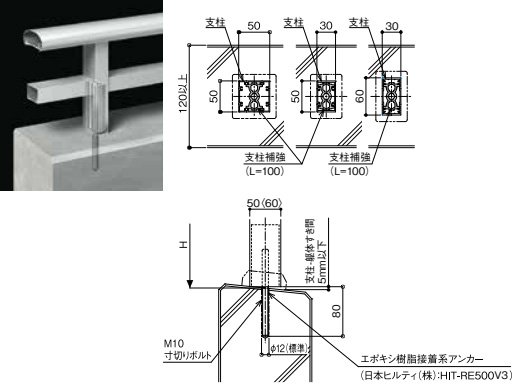

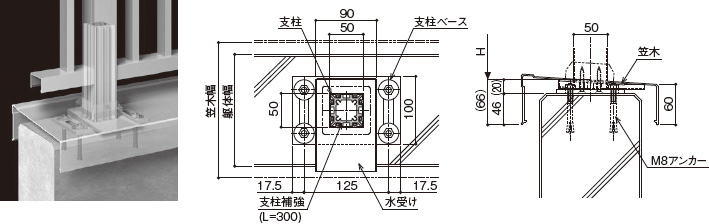

Solo [柱幅50×50,30×50,30×60]
■ 製作範囲(Max寸法)注1)
水平荷重強度 | W(mm)× H(mm) |
1100(N/本) | 1500×300 |
注1)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・躯体幅:120mm以上 |
ダブルホール工法

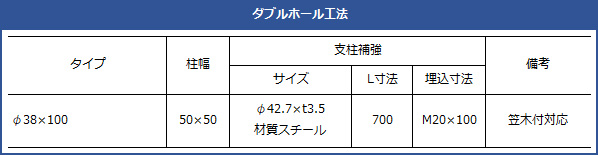

ダブルホール Φ38×100 [柱幅50×50]
■ 製作範囲(Max寸法)注1)
水平荷重強度 | W(mm)× H(mm) |
1450(N/m) | 1300×1205 |
注1)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・躯体幅:150mm以上 |
笠木付 ダブルホール Φ38×100 [柱幅50×50]
■ 製作範囲(Max寸法)注1)
水平荷重強度 | W(mm)× H(mm) |
1450(N/m) | 1300×1205 |
注1)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・躯体幅:150mm以上 |

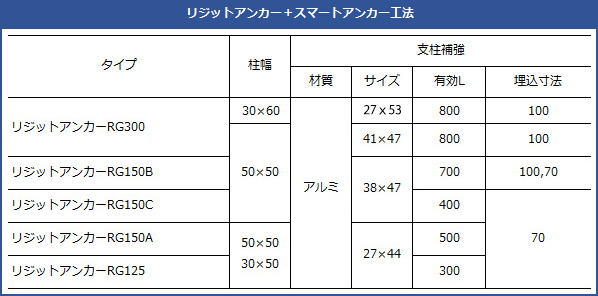

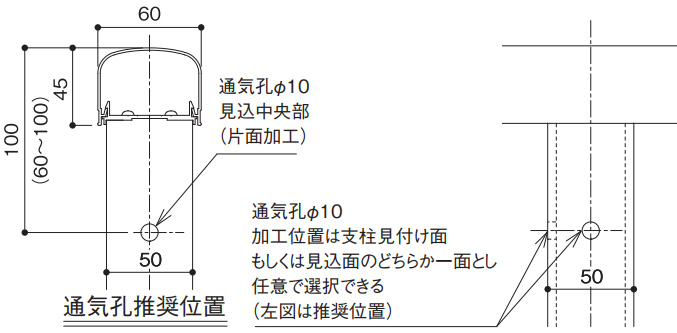

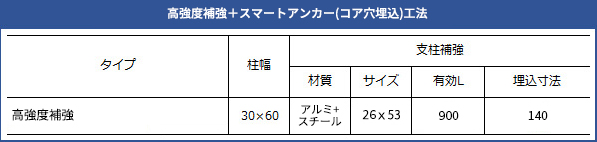

リジットアンカー+スマートアンカー工法

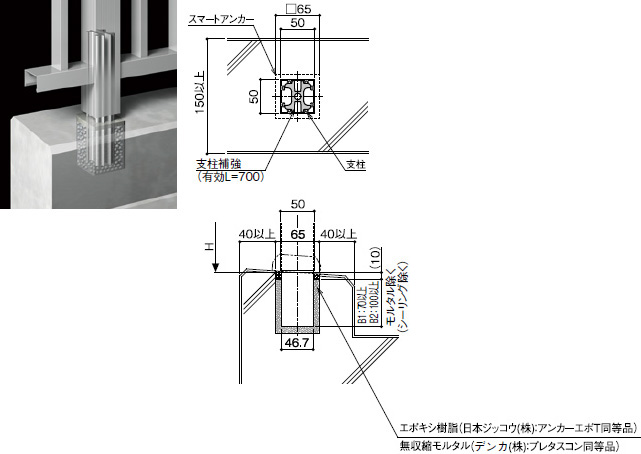

リジットアンカー特長
1.高耐久性の実現!

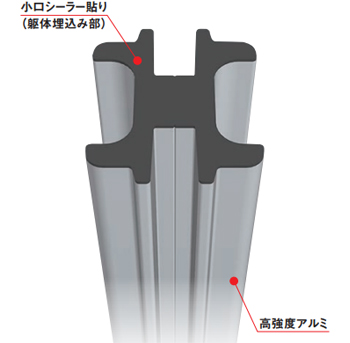

モルタル接触部分がアルマイト処理となっており、アルカリ腐食を防ぎます。
2.優れた排水機構で躯体劣化を防止!

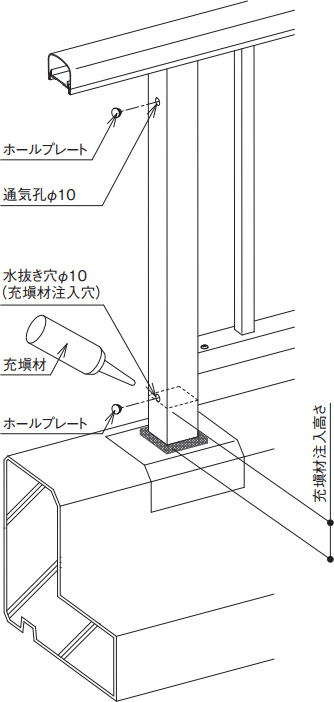

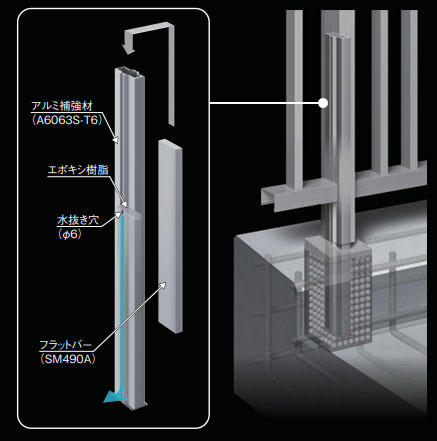

躯体への埋め込みをアルミ補強のみとすることで支柱の中に侵入した雨水・結露水も外部に排水でき、躯体の劣化を防ぎます。
<優れた排水機構>
支柱内部の雨水は滞留なく隙間より排水
支柱補強周りは、エボキシ樹脂およびシーリング材により雨水等の浸入をブロック

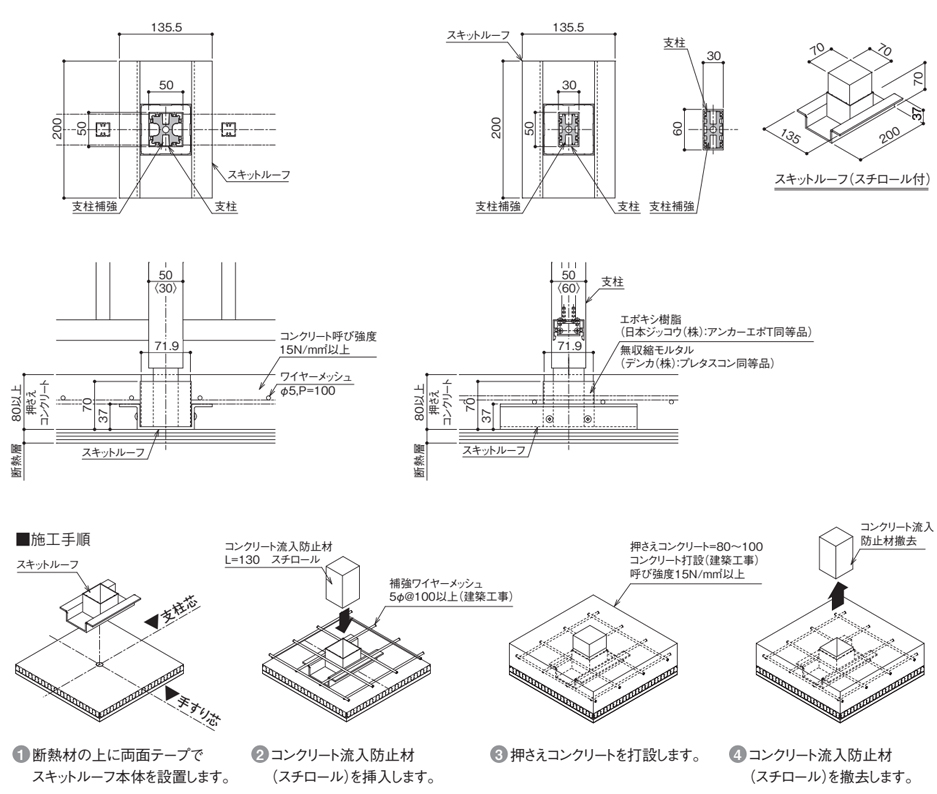

スマートアンカー特長
1.躯体の耐久性向上!
埋込みアンカーや溶接作業が不要となり、躯体の耐久性が向上します。
2.簡単な基礎穴形成で工期短縮!
コンクリート打設前にスマートアンカーを設置することで、簡単に基礎穴が形成でき、工期を短縮することができます。

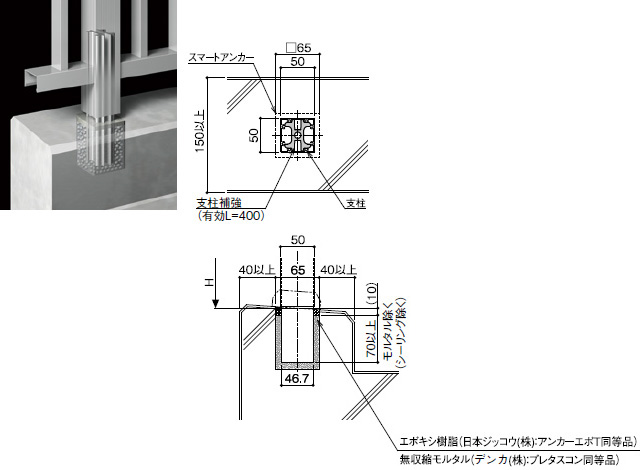

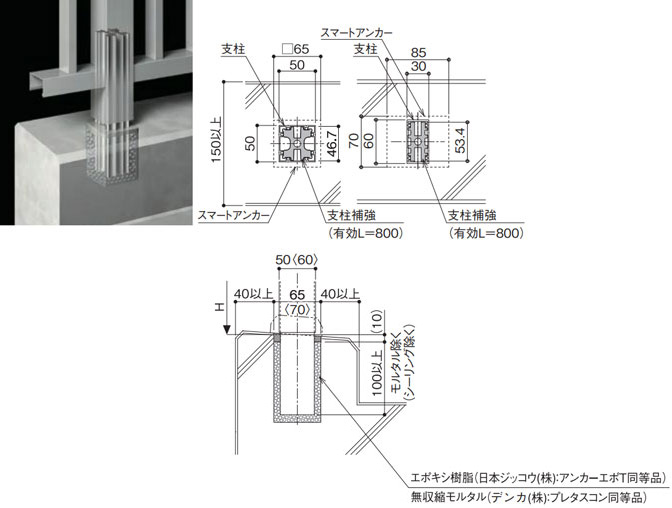

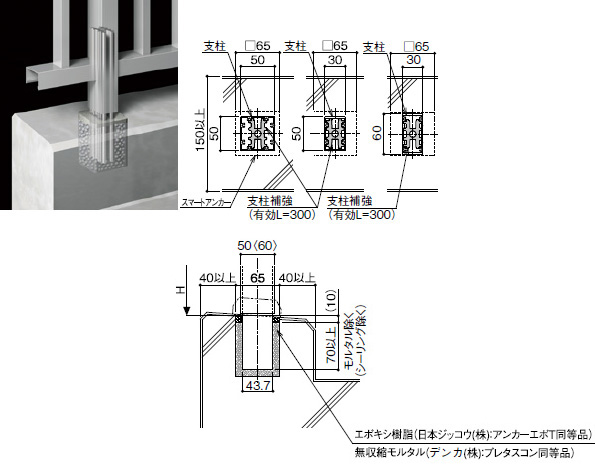

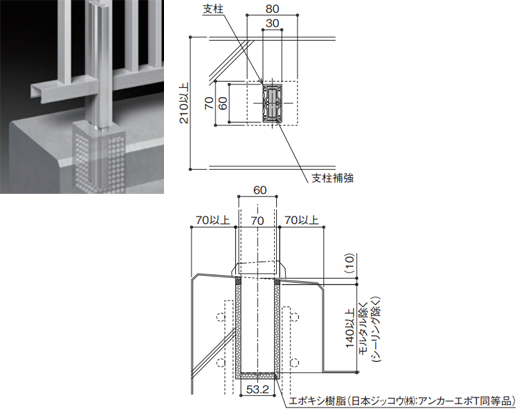

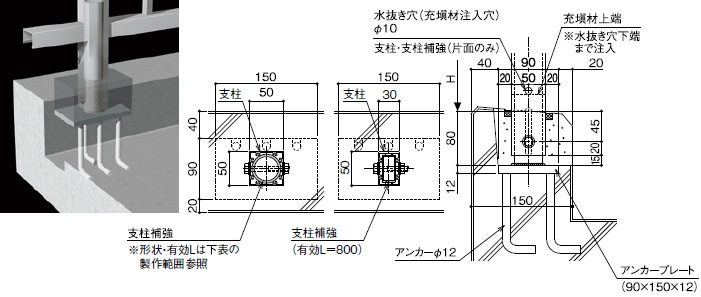

リジットアンカーRG300[柱幅50×50,30×60]
注1)アンカーエポT(日本ジッコウ(株)製)・プレタスコン(デンカ(株)製)充填の場合のみ「BL認定品」の対象となります。
■ 製作範囲(Max寸法)注2)
柱幅 | 水平荷重強度 | W(mm)× H(mm) | コンクリート呼び強度 |
50×50 | 2950(N/m) | 1100×1205 | 21[N/mm²]以上 |
30×60 | 1000×1205 | 24[N/mm²]以上 |
注2)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・コンクリート呼び強度:21・24[N/mm²]以上 ・躯体幅:150mm以上 ※ダブル配筋 ・支柱補強埋込寸法:100以上 |

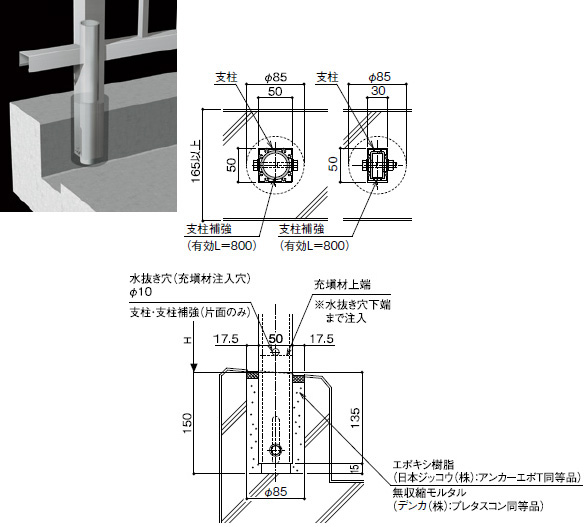

リジットアンカーRG150A[柱幅50×50,30×50,30×60]
注1)アンカーエポT(日本ジッコウ(株)製)・プレタスコン(デンカ(株)製)充填の場合のみ「BL認定品」の対象となります。
■ 製作範囲(Max寸法)注2)
水平荷重強度 | W(mm)× H(mm) |
1450(N/m) | 1200×1205 |
注2)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・コンクリート呼び強度:21[N/mm²]以上 ・躯体幅:150mm以上 ※ダブル配筋 ・支柱補強埋込寸法:70以上 |
リジットアンカーRG150B[柱幅50×50]
注1)アンカーエポT(日本ジッコウ(株)製)・プレタスコン(デンカ(株)製)充填の場合のみ「BL認定品」の対象となります。
■ 製作範囲(Max寸法)注2)
補強タイプ | 水平荷重強度 | W(mm)× H(mm) |
RG150B1 ※補強埋込寸法:70以上 |
1450(N/m) | 1500×1205 |
RG150B2 ※補強埋込寸法:100以上 |
1450(N/m) | 1700×1160 |
注2)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・コンクリート呼び強度:21[N/mm²]以上 ・躯体幅:150mm以上 ※ダブル配筋 |
リジットアンカーRG150C[柱幅50×50]
■ 製作範囲(Max寸法)注1)
水平荷重強度 | W(mm)× H(mm) |
1450(N/m) | 1200×1205 |
注1)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・コンクリート呼び強度:21[N/mm²]以上 ・躯体幅:150mm以上 ※ダブル配筋 ・支柱補強埋込寸法:70以上 |
リジットアンカーRG125[柱幅50×50,30×50,30×60]
■ 製作範囲(Max寸法)注1)
水平荷重強度 | W(mm)× H(mm) |
1225(N/m) | 1200×1205 |
注1)上記製作範囲は参考値であり、手すりタイプ により異なります。
実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
詳細は、もよりの営業所までお問い合わせください。
■ 取付条件
・コンクリート呼び強度:21[N/mm²]以上 ・躯体幅:150mm以上 ※ダブル配筋 ・支柱補強埋込寸法:70以上 |
