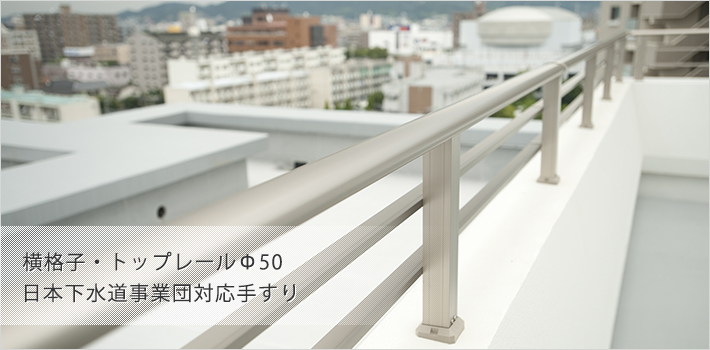

横格子・トップレールΦ50・日本下水道事業団対応手すり
製品詳細情報
手すり取付方法
胴縁横格子タイプ（芯納まり）
タイプバリエーション
| W寸法（mm） | 柱幅50×50 | W≦1800 |
| 柱幅30×50 柱幅30×60 |
W≦1500 | |
| H寸法（mm） | H≦300 |
- ・上記製作範囲は参考値であり、強度区分および納まりにより異なります。
詳細は手すり強度区分別適応表をご参照ください。 - ・実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなる可能性がありますのでご注意ください。
- ・H寸法および隙間寸法については技術資料［手すりの条件］をご参照ください。
- ・製作範囲についてはもよりの営業所までお問い合わせください。
カラーバリエーション
アルミカラーバリエーション
SK
ツヤ消しシルバー
SC
ステンレスカラー※
UC
アーバングレー※
BD
ツヤ消しブロンズ※
BK
ダークブロンズ※
KC
ツヤ消しブラック※
WH
ホワイト※
※印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。
ハイブリッドカラーバリエーション詳しくはハイブリッド手すりにてご確認ください。
RW
ライトチーク
SD
ダーク
ハイブリッドファイン手すり70のカラーバリエーションを示します。
手すり支持方法
床支持
特記項目
平面R
支柱なしコーナー
横格子タイプ（持ち出し納まり）
タイプバリエーション
| W寸法（mm） | W≦1200 |
| H寸法（mm） | H≦500 |
- ・上記製作範囲は参考値であり、強度区分および納まりにより異なります。
詳細は手すり強度区分別適応表をご参照ください。 - ・実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなる可能性がありますのでご注意ください。
- ・H寸法および隙間寸法については技術資料［手すりの条件］をご参照ください。
- ・製作範囲についてはもよりの営業所までお問い合わせください。
カラーバリエーション
アルミカラーバリエーション
SK
ツヤ消しシルバー
SC
ステンレスカラー※
UC
アーバングレー※
BD
ツヤ消しブロンズ※
BK
ダークブロンズ※
KC
ツヤ消しブラック※
WH
ホワイト※
※印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。
ハイブリッドカラーバリエーション詳しくはハイブリッド手すりにてご確認ください。
RW
ライトチーク
SD
ダーク
ハイブリッドファイン手すり70のカラーバリエーションを示します。
手すり支持方法
床支持
特記項目
平面R
支柱なしコーナー
スリム横格子（持ち出し納まり）
タイプバリエーション
| スリム横格子イン | スリム横格子アウト | |
| W寸法（mm） | W≦1300 | W≦1300 |
| H寸法（mm） | H≦500 | H≦500 |
- ・上記製作範囲は参考値であり、強度区分および納まりにより異なります。
詳細は手すり強度区分別適応表をご参照ください。 - ・実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなる可能性がありますのでご注意ください。
- ・H寸法および隙間寸法については技術資料［手すりの条件］をご参照ください。
- ・製作範囲についてはもよりの営業所までお問い合わせください。
カラーバリエーション
アルミカラーバリエーション
SK
ツヤ消しシルバー
SC
ステンカラー※
UC
アーバングレー※
KC
ツヤ消しブラック※
※印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。
ハイブリッドカラーバリエーション詳しくはハイブリッド手すりにてご確認ください。
RW
ライトチーク
SD
ダーク
ハイブリッドファイン手すり70のカラーバリエーションを示します。
手すり支持方法
床支持
特記項目
平面R※1
支柱なしコーナー
※1印が付いているものはスリム横格子アウトのみ対応となります。
トップレールΦ50
タイプバリエーション
| W寸法（mm） | W≦1200 |
| H寸法（mm） | H≦150 |
- ・上記製作範囲は参考値であり、強度区分および納まりにより異なります。
- ・実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなる可能性がありますのでご注意ください。
- ・H寸法および隙間寸法については技術資料［手すりの条件］をご参照ください。
- ・製作範囲についてはもよりの営業所までお問い合わせください。
カラーバリエーション
SK
ツヤ消しシルバー
SC
ステンレスカラー
UC
アーバングレー
BD
ツヤ消しブロンズ
BK
ダークブロンズ
KC
ツヤ消しブラック
WH
ホワイト
手すり支持方法
手すり支持方法
床支持
特記項目
平面R
支柱なしコーナー
日本下水道事業団対応手すり
タイプバリエーション
基準耐力
| 部材名 | 荷重方向 | 設計条件 | |
| 笠木 | 水平方向 | 設計耐力 | 1.5kN/m 以上 |
| たわみ量 | 500N/mで1/500以下かつ5mm以下 局部荷重500Nで1/100以下 |
||
| 垂直方向 | 設計耐力 | 1.0kN/m 以上 | |
| たわみ量 | 500N/mで1/500以下かつ5mm以下 局部荷重500Nで1/100以下 |
||
| 支柱 | 水平方向 | 設計耐力 | 2.7kNまたは3.0kN 以上 |
| たわみ量 | 局部荷重500Nで1/100以下 | ||
カラーバリエーション
SK
ツヤ消しシルバー
手すり取付け方法
固定式：埋込タイプ、ベースポストタイプ
取り外し式：ポスト受けタイプ、ベースポストタイプ
支持方法
床支持
特記項目
平面R
階段
支柱付き90°コーナー
支柱なしコーナー
