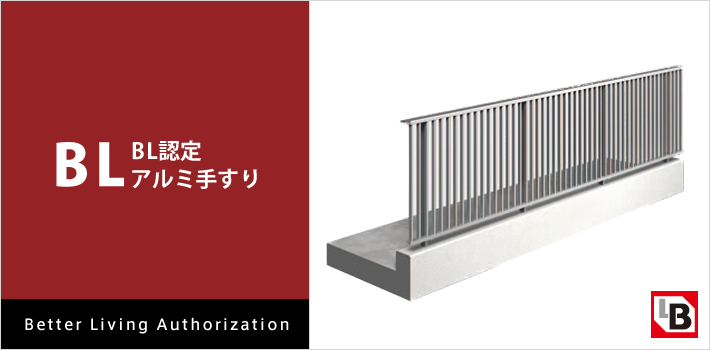

BL認定アルミ手すり

BL認定アルミ手すり
商品詳細情報
手すり取付方法

BLVシリーズ

ベターリビングBLV-120M3 廊下・バルコニー用[300型]

タイプバリエーション

タテ格子タイプ

ガラスタイプ

耐風圧等級
等級Sp1:1950(N/m2
等級Sp2:3000(N/m2
等級Sp3:5000(N/m2

※等級Sp1の製作範囲は下表にてご確認ください。

※等級Sp2,Sp3の製作範囲は「耐風圧等級別適応表」をご参照ください。

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
注2)
W寸法
(mm)
H寸法(mm)
タテ格子・ガラス トップレール
BLV-120M3-DuoG50 注3) 2950
(N/m)
1950
(N/m2)
1000 1165≦H≦1205
BLV-120M3-RG300EP50,QA50 注4) 1100 1130≦H≦1205
BLV-120M3-R 注4) 1500
BLV-120M3-T,TI,TO 1100
(N/本)
1500 H≦300
  • 注1)実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
  • 注2)ガラスタイプの場合はW≦1200となります。
  • 注3)BLV-120M3-DuoG50の最小H寸法:1165は支柱カバーを考慮した寸法となります。
  • 注4)BLV-120M3-R,RG300EP50,QA50の最小H寸法:1130は下弦材と躯体との隙間が"0"の場合となります。

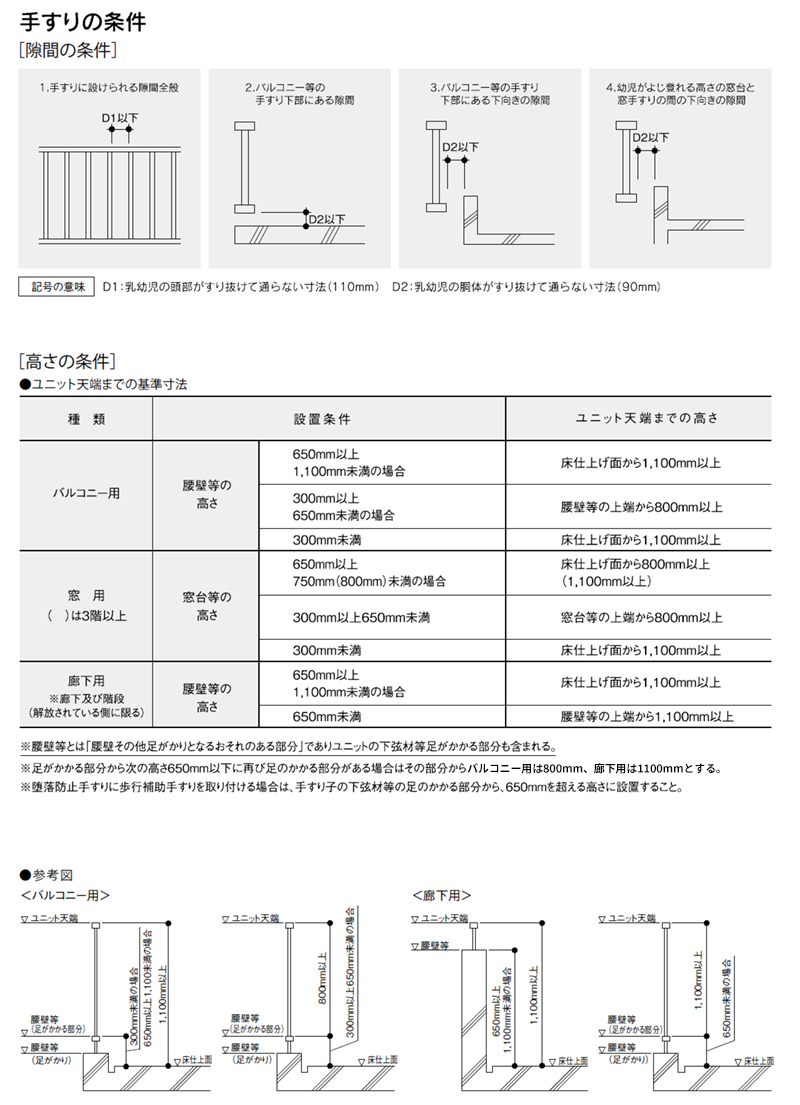

  • 注5)H寸法および隙間寸法については技術資料[手すりの条件]をご参照ください。
  • 注6)製作範囲については、もよりの営業所までお問い合わせください。

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンレスカラー

UC

アーバングレー

BK

ダークブロンズ

KC

ツヤ消しブラック

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム [BLV-120M3-DuoG50,RG300EP50,RG300QA50]

溶接アンカー [BLV-120M3-R]

後付アンカー [BLV-120M3-T]


笠木付イン [BLV-120M3-TI]

笠木付オン [BLV-120M3-TO]

印が付いているものはトップレールタイプのみ「BL認定品」の対象となります。


手すり支持方法

床支持

特記項目

支柱なしコーナー

ベターリビングBLV-120M3 バルコニー用[150型]

タイプバリエーション

タテ格子タイプ

ガラスタイプ

耐風圧等級
等級Sp1:1950(N/m2
等級Sp2:3000(N/m2
等級Sp3:5000(N/m2

※等級Sp1の製作範囲は下表にてご確認ください。

※等級Sp2,Sp3の製作範囲は「耐風圧等級別適応表」をご参照ください。

製作範囲(Max寸法)注1)

型式 水平荷重
強度
耐風圧
強度
注3)
W寸法
(mm)
H寸法(mm)
タテ格子・ガラス トップレール
BLV-120M3-DuoL50,DuoL30 注2) 1450
(N/m)
1950
(N/m2)
1200 H≦1160
BLV-120M3-DuoL50K,DuoL30K 注2) H≦1150
BLV-120M3-DuoG50 1500 H≦1205
BLV-120M3-RG150AEP50,QA50 1450
(N/m)
1950
(N/m2)
1200 H≦1205
BLV-120M3-RG150AEP30,QA30 注2)
BLV-120M3-RG150B1EP50,QA50 1500
BLV-120M3-EP,QA
BLV-120M3-50,30 注2)
BLV-120M3-T,TI,TO 1100
(N/本)
1500 H≦300
  • 注1)実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
  • 注2)BLV-120M3-30,DuoL30(30K),RG150AEP30(QA30)のみ柱幅30×50に対応。
  • 注3)ガラスタイプの場合はW≦1200となります。
  • 注4)H寸法および隙間寸法については技術資料[手すりの条件]をご参照ください。
  • 注5)製作範囲については、もよりの営業所までお問い合わせください。

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

BK

ダークブロンズ

KC

ツヤ消しブラック

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム
[BLV-120M3-DuoG50,DuoL50(50K),DuoL30(30K),RG150AEP50(30),RG150AQA50(30),RG150B1EP50(QA50)]

コア穴埋込 [BLV-120M3-EP,QA]

溶接アンカー [BLV-120M3-50,30]


後付アンカー [BLV-120M3-T]

笠木付イン [BLV-120M3-TI]


笠木付オン [BLV-120M3-TO]

印が付いているものはトップレールタイプのみ「BL認定品」の対象となります。

手すり支持方法

床支持

特記項目

支柱なしコーナー

ベターリビングBLV-60・70・80M1 バルコニー用[150型]

タイプバリエーション

タテ格子タイプ

パネルタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
W寸法
(mm)
H寸法(mm)
BLV-60・70・80M1-DuoL50,DuoL30 注2) 1450
(N/m)
1950
(N/m2)
1200 H≦1160
BLV-60・70・80M1-DuoL50K,DuoL30K 注2) H≦1150
BLV-60・70・80M1-DuoG50 1500 H≦1205
BLV-60・70・80M1-RG150AEP50,QA50 1450
(N/m)
1950
(N/m2)
1200 H≦1205
BLV-60・70・80M1-RG150AEP30,QA30 注2)
BLV-60・70・80M1-RG150B1EP50,QA50 1500
BLV-60・70・80M1-EP,QA
BLV-60・70・80M1-50,30 注2)

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム
[BLV-60・70・80M1-DuoG50,DuoL50(50K),DuoL30(30K),RG150AEP50(30),RG150AQA50(30),RG150B1EP50(QA50)]

コア穴埋込 [BLV-60・70・80M1-EP,QA]

溶接アンカー [BLV-60・70・80M1-50,30]



手すり支持方法

床支持

特記項目

支柱なしコーナー

ベターリビングBLV-60・70・72・80MS 廊下・バルコニー用[300型]

タイプバリエーション

タテ格子タイプ

パネルタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
注2)
W寸法
(mm)
H寸法(mm)
BLV-60・70・72・80MS-DuoG50 注3) 2950
(N/m)
1950
(N/m2)
1000 1165≦H≦1205
BLV-60・70・<72・80>MS-RG300EP50 注4) 1100
<1000>
1130≦H≦1205
BLV-60・70・<72・80>MS-RG300QA50 注4)
BLV-60・70・<72・80>MS-R 注4) 1500
<1000>
  • 注1)実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
  • 注2)[ ]は手すり72、< >は手すり72・楕円80の場合となります。
  • 注3)BLV-60・70・72・80MS-DuoG50の最小H寸法:1165は支柱カバーを考慮した寸法となります。
  • 注4)BLV-60・70・72・80MS-R,RG300EP50,QA50の最小H寸法:1130は下弦材と躯体との隙間が”0”の場合となります。
  • 注5)H寸法および隙間寸法については技術資料[手すりの条件]をご参照ください。
  • 注6)製作範囲については、もよりの営業所までお問い合わせください。

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム [BLV-60・70・72・80MS-DuoG50,RG300EP50,RG300QA50]

溶接アンカー [BLV-60・70・72・80MS-R]



手すり支持方法

床支持

特記項目

支柱なしコーナー

ベターリビングBLV-60・70・72・80MS バルコニー用[150型]

タイプバリエーション

タテ格子タイプ

パネルタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
注2)
W寸法
(mm)
H寸法(mm)
BLV-60・70・72・80MS-DuoL50,DuoL30 注3) 1450
(N/m)
1950
(N/m2)
1200 H≦1160
BLV-60・70・72・80MS-DuoL50K,DuoL30K 注3) H≦1150
BLV-60・70・[72]・80MS-DuoG50 1500
[1400]
H≦1205
BLV-60・70・72・80MS-RG150AEP50,QA50 1450
(N/m)
1950
(N/m2)
1200 H≦1205
BLV-60・70・72・80MS-RG150AEP30,QA30 注3)
BLV-60・70・[72]・80MS-RG150B1EP50,QA50 1500
[1400]
BLV-60・70・[72]・80MS-EP,QA
BLV-60・70・[72]・80MS-50,30 注3)
  • 注1)実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
  • 注2)[ ]は手すり72の場合となります。
  • 注3)BLV-60・70・72・80MS-30,DuoL30(30K),RG150AEP30(QA30)のみ柱幅30×50に対応。
  • 注4)H寸法および隙間寸法については技術資料[手すりの条件]をご参照ください。
  • 注5)製作範囲については、もよりの営業所までお問い合わせください。

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム
[BLV-60・70・72・80MS-DuoG50,DuoL50(50K),DuoL30(30K),RG150AEP50(30),RG150AQA50(30),RG150B1EP50(QA50)]

コア穴埋込 [BLV-60・70・72・80MS-EP,QA]

溶接アンカー [BLV-60・70・72・80MS-50,30]



手すり支持方法

床支持

特記項目

支柱なしコーナー

ベターリビングBLV-60・70・72・80VT 廊下・バルコニー用[300型]

タイプバリエーション

タテ格子タイプ

ガラス又はパネルタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
注2) 注3)
W寸法
(mm)
H寸法(mm)
タテ格子・
ガラス又はパネル
トップレール
BLV-60・70・72・80VT-DuoG50 注4) 2950
(N/m)
1950
(N/m2)
1000 1165≦H≦1205
BLV-60・70・<72・80>VT-RG300EP50 注5) 1100
<1000>
1130≦H≦1205
BLV-60・70・<72・80>VT-RG300QA50 注5)
BLV-60・70・<72・80>VT-R 注5) 1500
<1000>
BLV-60・70・[72]・(80)VT-T,TI,TO 1100
(N/本)
1800
[1400]
(1500)
H≦300
BLV-60・70・(80)VT-H 注5)注6) 2950
(N/m)
1950
(N/m2)
1100
(1000)
1130≦H≦1205
  • 注1)実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
  • 注2)[ ]は手すり72、( )は楕円80、< >は手すり72・楕円80の場合となります。
  • 注3)ガラスタイプの場合はW≦1200となります。
  • 注4)BLV-60・70・72・80VT-DuoG50の最小H寸法:1165は支柱カバーを考慮した寸法となります。
  • 注5)BLV-60・70・72・80VT-R,RG300EP50,QA50、BLV-60・70・80VT-Hの最小H寸法:1130は下弦材と躯体との隙間が"0"の場合となります。
  • 注6)BLV-60・70・80VT-Hは方立支持となります。
  • 注7)H寸法および隙間寸法については技術資料[手すりの条件]をご参照ください。
  • 注8)製作範囲については、もよりの営業所までお問い合わせください。

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンレスカラー

UC

アーバングレー

BD

ツヤ消しブロンズ

BK

ダークブロンズ

KC

ツヤ消しブラック

WH

ホワイト

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム [BLV-60・70・72・80VT-DuoG50,RG300EP50,RG300QA50]

溶接アンカー [BLV-60・70・72・80VT-R]

後付アンカー [BLV-60・70・72・80VT-T]


笠木付イン [BLV-60・70・72・80VT-TI]

笠木付オン [BLV-60・70・72・80VT-TO]

印が付いているものはトップレールタイプのみ「BL認定品」の対象となります。


手すり支持方法

床支持

方立支持

特記項目

支柱なしコーナー

ベターリビングBLV-60・70・72・80VT バルコニー用[150型]

タイプバリエーション

タテ格子タイプ

ガラス又はパネルタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
注2) 注3)
W寸法
(mm)
H寸法(mm)
タテ格子・
ガラス又はパネル
トップレール
BLV-60・70・72・80VT-DuoL50,DuoL30 注4) 1450
(N/m)
1950
(N/m2)
1200 H≦1160
BLV-60・70・72・80VT-DuoL50K,DuoL30K 注4) H≦1150
BLV-60・70・[72]・(80)VT-DuoG50 1800
[1400]
(1500)
H≦1205
BLV-60・70・72・80VT-RG150AEP50,QA50 1450
(N/m)
1950
(N/m2)
1200 H≦1205
BLV-60・70・72・80VT-RG150AEP30,QA30 注4)
BLV-60・70・[72]・80VT-RG150B1EP50,QA50 1500
[1400]
BLV-60・70VT-RG150B2EP50,QA50 1700 H≦1160
BLV-60・70・[72]・(80)VT-EP,QA 1800
[1400]
(1500)
H≦1205
BLV-60・70・[72]・(80)VT-50
BLV-60・70・[72]・80VT-30 注4) 1500
[1400]
BLV-60・70・[72]・(80)VT-T,TI,TO 1100
(N/本)
1800
[1400]
(1500)
H≦300
BLV-60・70・(80)VT-W 注5) 1450
(N/m)
1950
(N/m2)
1800
(1500)
H≦1205
BLV-60・70・(80)VT-H 注5)
  • 注1)実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
  • 注2)[ ]は手すり72、( )は楕円80の場合となります。
  • 注3)ガラスタイプの場合はW≦1200、パネルタイプの場合はW≦1500となります。
  • 注4)BLV-60・70・72・80VT-30,DuoL30(30K),RG150AEP30(QA30)のみ柱幅30×50に対応。
  • 注5)BLV-60・70・80VT-Wは壁支持、BLV-60・70・80VT-Hは方立支持となります。
  • 注6)H寸法および隙間寸法については技術資料[手すりの条件]をご参照ください。
  • 注7)製作範囲については、もよりの営業所までお問い合わせください。

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンレスカラー

UC

アーバングレー

BD

ツヤ消しブロンズ

BK

ダークブロンズ

KC

ツヤ消しブラック

WH

ホワイト

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム
[BLV-60・70・72・80VT-DuoG50,DuoL50(50K),DuoL30(30K),RG150AEP50(30),RG150AQA50(30),RG150B1(B2)EP50(QA50)]

コア穴埋込 [BLV-60・70・72・80VT-EP,QA]

溶接アンカー [BLV-60・70・72・80VT-50,30]


後付アンカー [BLV-60・70・72・80VT-T]

笠木付イン [BLV-60・70・72・80VT-TI]

笠木付オン [BLV-60・70・72・80VT-TO]

印が付いているものはトップレールタイプのみ「BL認定品」の対象となります。


手すり支持方法

床支持
壁支持
方立支持

特記項目

支柱付90°コーナー

ベターリビングBLV-50NY バルコニー用[150型]

タイプバリエーション

タテ格子タイプ

パネルタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
W寸法
(mm)
H寸法(mm)
タテ格子・パネル
BLV-50NY-DuoL50,DuoL30 注2) 1450
(N/m)
1950
(N/m2)
1200 H≦1160
BLV-50NY-DuoL50K,DuoL30K 注2) H≦1150
BLV-50NY-DuoG50 1500 H≦1205
BLV-50NY-RG150AEP50,QA50 1450
(N/m)
1950
(N/m2)
1200 H≦1205
BLV-50NY-RG150AEP30,QA30 注2)
BLV-50NY-RG150B1EP50,QA50 1500
BLV-50NY-EP,QA
BLV-50NY-50,30 注2)

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム
[BLV-50NY-DuoG50,DuoL50(50K),DuoL30(30K),RG150AEP50(30),RG150AQA50(30),RG150B1EP50(QA50)]

コア穴埋込 [BLV-50NY-EP,QA]

溶接アンカー [BLV-50NY-50,30]

手すり支持方法

床支持

特記項目

支柱なしコーナー

ベターリビングBLV-60・70・72・80ML 廊下・バルコニー用[300型]

タイプバリエーション

タテ格子Aタイプ

タテ格子Bタイプ

パネルタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
W寸法(mm) 注2) H寸法(mm)
タテ格子 パネル タテ格子
・パネル
BLV-60・70・72・80ML-DuoG50 注3) 2950
(N/m)
1950
(N/m2)
1000 1165≦H≦1205
BLV-60・70・<72・80>ML-RG300EP50
注4)
1100
<1000>
1130≦H≦1205
BLV-60・70・<72・80>ML-RG300QA50
注4)
BLV-60・70・<72・80>ML-R 注4) 注5)
A:1500
B:1200
<A・B:1000>
1200
<1000>
  • 注1)実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
  • 注2)< >は手すり72・楕円80の場合となります。
  • 注3)BLV-60・70・72・80ML-DuoG50の最小H寸法:1165は支柱カバーを考慮した寸法となります。
  • 注4)BLV-60・70・72・80ML-R,RG300EP50,QA50の最小H寸法:1130は下弦材と躯体との隙間が"0"の場合となります。
  • 注5)Aはタテ格子Aタイプ、Bはタテ格子Bタイプの場合となります。
  • 注6)H寸法および隙間寸法については技術資料[手すりの条件]をご参照ください。
  • 注7)製作範囲については、もよりの営業所までお問い合わせください。

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム [BLV-60・70・72・80ML-DuoG50,RG300EP50,RG300QA50]


溶接アンカー [BLV-60・70・72・80ML-R]


手すり支持方法

床支持

特記項目

支柱なしコーナー

ベターリビングBLV-60・70・72・80ML バルコニー用[150型]

タイプバリエーション

タテ格子Aタイプ

タテ格子Bタイプ

パネルタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
注2) 注4)
W寸法(mm)
H寸法(mm)
タテ格子 パネル タテ格子
・パネル
BLV-60・70・72・80ML-DuoL50,DuoL30 注3) 1450
(N/m)
1950
(N/m2)
1200 1200 H≦1160
BLV-60・70・72・80ML-DuoL50K,DuoL30K 注3) H≦1150
BLV-60・70・[72]・80ML-DuoG50 A:1500
[1400]
B:1200
H≦1205
BLV-60・70・72・80ML-RG150AEP50,QA50 1450
(N/m)
1950
(N/m2)
1200 1200 H≦1205
BLV-60・70・72・80ML-RG150AEP30,QA30 注3)
BLV-60・70・[72]・80ML-RG150B1EP50,QA50 A:1500
[1400]
B:1200
BLV-60・70・[72]・80ML-EP,QA
BLV-60・70・[72]・80ML-50,30 注3)
  • 注1)実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
  • 注2)[ ]は手すり72の場合となります。
  • 注3)BLV-60・70・72・80ML-30,DuoL30(30K),RG150AEP30(QA30)のみ柱幅30×50に対応。
  • 注4)Aはタテ格子Aタイプ、Bはタテ格子Bタイプの場合となります。
  • 注5)H寸法および隙間寸法については技術資料[手すりの条件]をご参照ください。
  • 注6)製作範囲については、もよりの営業所までお問い合わせください。

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム
[BLV-60・70・72・80ML-DuoG50,DuoL50(50K),DuoL30(30K),RG150AEP50(30),RG150AQA50(30),RG150B1EP50(QA50)]

コア穴埋込 [BLV-60・70・72・80ML-EP,QA]

溶接アンカー [BLV-60・70・72・80ML-50,30]


手すり支持方法

床支持

特記項目

支柱なしコーナー

BLFシリーズ

ベターリビングBLF-120M3 廊下・バルコニー用[300型]

タイプバリエーション

タテ格子タイプ

ガラスタイプ

耐風圧等級
等級Sp1:1950(N/m2
等級Sp2:3000(N/m2
等級Sp3:5000(N/m2

※等級Sp1の製作範囲は下表にてご確認ください。

※等級Sp2,Sp3の製作範囲は「耐風圧等級別適応表」をご参照ください。

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
W寸法
(mm)
H寸法
(mm)
コンクリート
呼び強度
BLF-120M3-DuoK130 2950
(N/m)
1950
(N/m2)
900 1130≦H≦1205 21N/mm²以上
1000 24N/mm²以上
BLF-120M3-DuoK130K 2950
(N/m)
1950
(N/m2)
900 1130≦H≦1185 21N/mm²以上
1000 24N/mm²以上
BLF-120M3-RG300EP30,QA30 注2) 2950
(N/m)
1950
(N/m2)
1000 1130≦H≦1205 24N/mm²以上
  • 注1)実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
  • 注2)BLF-120M3-DuoK130,130K,RG300EP30,QA30の最小H寸法:1130は下弦材と躯体との隙間が"0"の場合となります。
  • 注3)H寸法および隙間寸法については技術資料[手すりの条件]をご参照ください。
  • 注4)製作範囲については、もよりの営業所までお問い合わせください。

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

KC

ツヤ消しブラック

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム [BLF-120M3-DuoK130,DuoK130K,RG300EP30,RG300QA30]


手すり支持方法

床支持

特記項目

支柱付90°コーナー

ベターリビングBLF-120M3 バルコニー用[150型]

タイプバリエーション

タテ格子タイプ

ガラスタイプ

耐風圧等級
等級Sp1:1950(N/m2
等級Sp2:3000(N/m2
等級Sp3:5000(N/m2

※等級Sp1の製作範囲は下表にてご確認ください。

※等級Sp2,Sp3の製作範囲は「耐風圧等級別適応表」をご参照ください。

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
注2)
W寸法
(mm)
H寸法
(mm)
コンクリート
呼び強度
BLF-120M3-DuoK100 1450
(N/m)
1950
(N/m2)
1300 H≦1205 21N/mm²以上
1400 24N/mm²以上
BLF-120M3-DuoK100K 1450
(N/m)
1950
(N/m2)
1300 H≦1185 21N/mm²以上
1400 24N/mm²以上
BLF-120M3-DuoK100D 1450
(N/m)
1950
(N/m2)
1100 H≦1205 24N/mm²以上
BLF-120M3-DuoK100DK H≦1185
BLF-120M3-DuoL30 1450
(N/m)
1950
(N/m2)
1200 H≦1160 24N/mm²以上
BLF-120M3-DuoL30K H≦1150
BLF-120M3-RG150AEP30,QA30 1450
(N/m)
1950
(N/m2)
1200 H≦1205 21N/mm²以上

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

KC

ツヤ消しブラック

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム
[BLF-120M3-DuoK100,DuoK100K,DuoK100D,DuoK100DK,DuoL30,DuoL30K,RG150AEP30,RG150AQA30]


手すり支持方法

床支持

特記項目

支柱なしコーナー

ベターリビングBLF-72MS 廊下・バルコニー用[300型]

タイプバリエーション

タテ格子タイプ

パネルタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
W寸法
(mm)
H寸法
(mm)
コンクリート
呼び強度
BLF-72MS-DuoK130 2950
(N/m)
1950
(N/m2)
900 1130≦H≦1205 21N/mm²以上
1000 24N/mm²以上
BLF-72MS-DuoK130K 2950
(N/m)
1950
(N/m2)
900 1130≦H≦1185 21N/mm²以上
1000 24N/mm²以上
BLF-72MS-RG300EP30,QA30 注2) 2950
(N/m)
1950
(N/m2)
1000 1130≦H≦1205 24N/mm²以上
  • 注1)実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
  • 注2)BLF-72MS-DuoK130,130K,RG300EP30,QA30の最小H寸法:1130は下弦材と躯体との隙間が"0"の場合となります。
  • 注3)H寸法および隙間寸法については技術資料[手すりの条件]をご参照ください。
  • 注4)製作範囲については、もよりの営業所までお問い合わせください。

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム [BLF-72MS-DuoK130,DuoK130K.RG300EP30,RG300QA30]


手すり支持方法

床支持

特記項目

支柱なしコーナー

ベターリビングBLF-72MS バルコニー用[150型]

タイプバリエーション

タテ格子タイプ

パネルタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
W寸法
(mm)
H寸法
(mm)
コンクリート
呼び強度
BLF-72MS-DuoK100 1450
(N/m)
1950
(N/m2)
1300 H≦1205 21N/mm²以上
1400 24N/mm²以上
BLF-72MS-DuoK100K 1450
(N/m)
1950
(N/m2)
1300 H≦1185 21N/mm²以上
1400 24N/mm²以上
BLF-72MS-DuoK100D 1450
(N/m)
1950
(N/m2)
1100 H≦1205 24N/mm²以上
BLF-72MS-DuoK100DK H≦1185
BLF-72MS-DuoL30 1450
(N/m)
1950
(N/m2)
1200 H≦1160 24N/mm²以上
BLF-72MS-DuoL30K H≦1150
BLF-72MS-RG150AEP30,QA30 1450
(N/m)
1950
(N/m2)
1200 H≦1205 21N/mm²以上

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム
[BLF-72MS-DuoK100,DuoK100K,DuoK100D,DuoK100DK,DuoL30,DuoL30K,RG150AEP30,RG150AQA30]


手すり支持方法

床支持

特記項目

支柱なしコーナー

ベターリビングBLF-72VT 廊下・バルコニー用[300型]

タイプバリエーション

タテ格子タイプ

ガラス又はパネルタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
W寸法
(mm)
H寸法
(mm)
コンクリート
呼び強度
BLF-72VT-DuoK130 2950
(N/m)
1950
(N/m2)
900 1130≦H≦1205 21N/mm²以上
1000 24N/mm²以上
BLF-72VT-DuoK130K 2950
(N/m)
1950
(N/m2)
900 1130≦H≦1185 21N/mm²以上
1000 24N/mm²以上
BLF-72VT-RG300EP30,QA30 注2) 2950
(N/m)
1950
(N/m2)
1000 1130≦H≦1205 24N/mm²以上
  • 注1)実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
  • 注2)BLF-72VT-DuoK130,130K,RG300EP30,QA30の最小H寸法:1130は下弦材と躯体との隙間が"0"の場合となります。
  • 注3)H寸法および隙間寸法については技術資料[手すりの条件]をご参照ください。
  • 注4)製作範囲については、もよりの営業所までお問い合わせください。

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

KC

ツヤ消しブラック

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム [BLF-72VT-DuoK130,DuoK130K,RG300EP30,RG300QA30]


手すり支持方法

床支持

特記項目

支柱付90°コーナー

ベターリビングBLF-72VT バルコニー用[150型]

タイプバリエーション

タテ格子タイプ

ガラス又はパネルタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
注2)
W寸法
(mm)
H寸法
(mm)
コンクリート
呼び強度
BLF-72VT-DuoK100 1450
(N/m)
1950
(N/m2)
1300 H≦1205 21N/mm²以上
1400 24N/mm²以上
BLF-72VT-DuoK100K 1450
(N/m)
1950
(N/m2)
1300 H≦1185 21N/mm²以上
1400 24N/mm²以上
BLF-72VT-DuoK100D 1450
(N/m)
1950
(N/m2)
1100 H≦1205 24N/mm²以上
BLF-72VT-DuoK100DK H≦1185
BLF-72VT-DuoL30 1450
(N/m)
1950
(N/m2)
1200 H≦1160 24N/mm²以上
BLF-72VT-DuoL30K H≦1150
BLF-72VT-RG150AEP30,QA30 1450
(N/m)
1950
(N/m2)
1200 H≦1205 21N/mm²以上

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

KC

ツヤ消しブラック

印が付いているものは一部カラーバリエーションに制限がありますのでご注意ください。

手すり取付け方法

パラホールシステム
[BLF-72VT-DuoK100,DuoK100K,DuoK100D,DuoK100DK,DuoL30,DuoL30K,RG150AEP30,RG150AQA30]


手すり支持方法

床支持

特記項目

支柱付90°コーナー

BLU-120G

ベターリビングBLU-120G バルコニー用[150型]

タイプバリエーション

ガラスタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

型 式 水平荷重
強度
耐風圧
強度
W寸法
(mm)
H寸法
(mm)
BLU-120G-DuoL50,DuoL30 注2) 1450
(N/m)
1950
(N/m2)
1200 H≦1160
BLU-120G-DuoL50K,DuoL30K 注2) H≦1150
BLU-120G-DuoG50 H≦1200
BLU-120G-RG150AEP50,QA50 1450
(N/m)
1950
(N/m2)
1200 H≦1200
BLU-120G-RG150AEP30,QA30 注2)
BLU-120G-RG150B1EP50,QA50
BLU-120G-EP,QA
BLU-120G-50,30 注2)

カラーバリエーション

SK

ツヤ消しシルバー

SC

ステンカラー

UC

アーバングレー

印付のSC・UC色は受注生産品となります。

手すり取付け方法

パラホールシステム
[BLU-120G-DuoG50,DuoL50(50K),DuoL30(30K),RG150AEP50(30),RG150AQA50(30),
RG150B1EP50(QA50)]

コア穴埋込 [BLU-120G-EP,QA]

溶接アンカー [BLU-120G-50,30]


手すり支持方法

床支持

特記項目

支柱なしコーナー

BLT-80

ベターリビングBLT-80 BL 廊下・バルコニー用[300型]

タイプバリエーション

タテ格子タイプ

パネルタイプ

耐風圧等級
等級Sp1:1950(N/m2

製作範囲(Max寸法)注1)

  水平荷重
強度
耐風圧
強度
W寸法
(mm)
H寸法(mm) 注2)
BLT-80DuoT
(床支持)
タテ格子 2950
(N/m)
1950
(N/m2)
W≦950 1140≦H≦1205
パネル 1141≦H≦1205
トップレール 1100
(N/本)
W≦950 H≦300
BLT-80
(床支持/方立支持/壁支持納まり)
タテ格子 2950
(N/m)
1950
(N/m2)
W≦1800 1140≦H≦1250
パネル 1141≦H≦1205(1250) 注3)
トップレール 1100
(N/本)
W≦1800 H≦300
  • 注1)実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
  • 注2)最小H寸法(タテ格子:1140,パネル:1141)は下弦材と躯体との隙間が”0”の場合となります。
  • 注3)BLT-80のパネルタイプはアルミ・樹脂複合パネル使用の場合のみH≦1250対応可能となります。
  • 注4)H寸法および隙間寸法については技術資料[手すりの条件]をご参照ください。
  • 注5)製作範囲については、もよりの営業所までお問い合わせください。

カラーバリエーション

SK

ツヤ消しシルバー

手すり取付け方法

パラホールシステム [BLT-80DuoT]

溶接アンカー [BLT-80]


手すり支持方法

床支持
壁支持
方立支持

印が付いているものはBLT-80DuoTに対応不可となります。

特記項目

平面R
支柱付90° コーナー
支柱付135° コーナー
支柱なしコーナー

印が付いているものはBLT-80DuoTに対応不可となります。
