FORTINA（フォルティナ）
特長

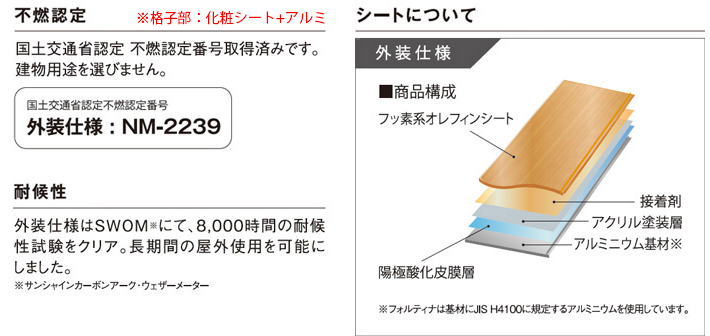

高意匠・高性能な化粧シートとアルミを組み合わせた製品です。
形状・色柄・仕様・ピッチの組み合わせバターンにより、
アルミ手すりに様々なデザイン・機能を付加することができます。
■組み合わせパターン

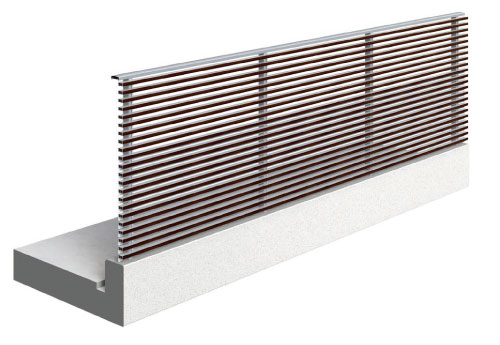

ヨコ格子タイプ
| 形状 | 色柄 | 仕様 | ピッチ |
|---|---|---|---|
| TYK-2040 TPK-2040-20 |
TA-760 ベントウォールD● SK ツヤ消しシルバー● |

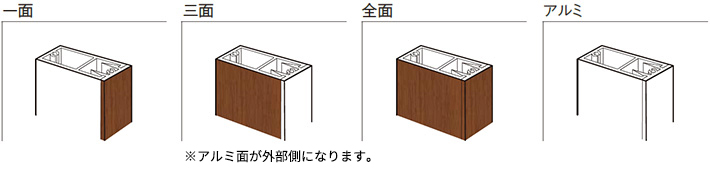

一面 | 50 |
断面図

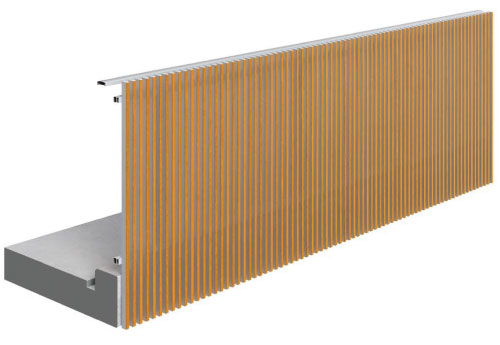

タテ格子タイプ
| 形状 | 色柄 | 仕様 | ピッチ |
|---|---|---|---|
| TYK-2040 | TA-005 リカンオーク● SK ツヤ消しシルバー● |
一面 | 50 |
断面図
製品仕様
タイプバリエーション
|
|
|
| W寸法（mm） | W≦1500 | W≦1500 |
| H寸法（mm） | H≦1205 | H≦1205 |
- ・上記製作範囲は参考値であり、強度区分および納まりにより異なります。
詳細は手すり強度区分別適応表をご参照ください。 - ・実際の工事では躯体条件や設計安全率の設定により、W寸法が小さくなりますのでご注意ください。
- ・H寸法については技術資料［高さの条件］をご参照ください。
- ・製作範囲についてはもよりの営業所までお問い合わせください。
カラーバリエーション
アルミカラーバリエーション（受注生産品）
SK
ツヤ消しシルバー
SC
ステンカラー
UC
アーバングレー
BK
ダークブロンズ
KC
ツヤ消しブラック
化粧シートカラーバリエーション(受注生産品)
TA-760
ベントウォールD
TA-021
クリオロエルム
TA-005
リカンオーク
TA-602
ビンテージウォールナット
TA-647
アールウォールナットM
※全37色対応。上記以外の色はTOPPAN株式会社 環境デザイン事業部HPをご参照ください。
※定期的に色柄ラインアップの見直しを行います。あらかじめご了承ください。
※「FORTINA®」はTOPPAN株式会社の登録商標です。
製品の確認はこちら(TOPPAN株式会社HP)
http://forest.toppan.co.jp/products/fortina/
格子バリエーション

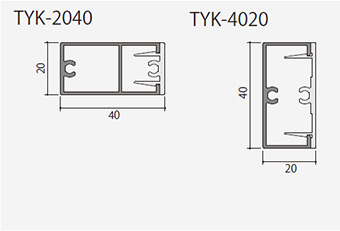

格子
P型格子

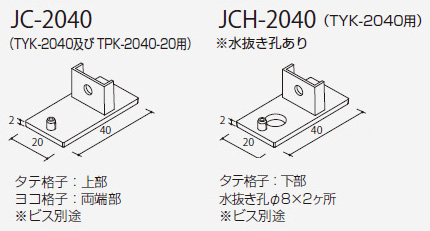

小口フタ(100ケ入)
※JC-4020、JCH-4020(TYK-4020用)もあります。
| 材質 | AES 樹脂 |
|---|---|
| 色 | シルバー ステンカラー ダークブロンズ ブラック |
仕様
- ・格子及び小口フタはTOPPAN株式会社からの購入品となり、都度見積りが必要となります。
- ・運賃（チャータ代）が別途かかります。
- ・詳細についてはもよりの営業所までお問い合わせください。
